一、产品介绍

随着城市生活垃圾数量的不断增加，实行生活垃圾压缩转运是常见的，DL-CZ3120B型垂直式压缩垃圾中转设备是垃圾中转站的主要配套设备之一，其主要功能是利用液压系统的驱动将收集到中转站的垃圾压缩成块，实现垃圾减容，能增大转运量，提高转运效率。

▼DL-CZ3120B型垂直式压缩垃圾中转设备示意图

压缩方式为垂直压缩，工作压力120吨，压缩比达1:3，压缩后垃圾密度达0.95吨/立方，装载效率高。环卫工人将周边的生活垃圾收集到垃圾中转站，投放到压缩仓内，然后利用液压系统装置的把松散的各种生活垃圾压缩成块，实现垃圾减容，能增大转运量，提高转运效率，降低运输次数和运输成本。

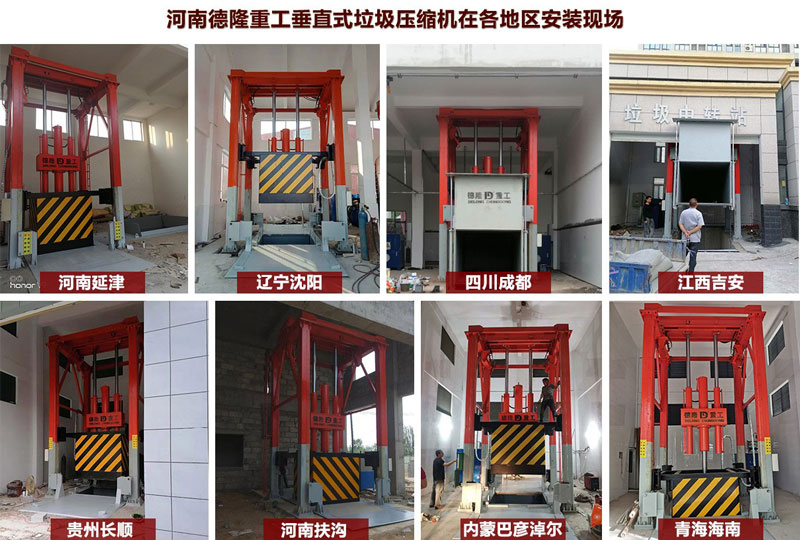

▼DL-CZ3120B型垂直式压缩垃圾中转设备客户现场

二、主要技术参数

三、结构组成

主要由压缩装置（包括钢框架、导向装置、垃圾收集箱、压台及油缸等）、推出装置（包括推架、车轮、轨道、油缸等）、液压电气控制系统（包括油箱、油泵、电机、各种液压阀等）和垃圾转运车组成。

▼结构组成

钢框架为4立柱，是设备的主要受力部位，材料为250 mm×250 mm×10 mm方管，主体架上设自动控制的防箱体坠落安全装置，确保人身安全和设备安全。垃圾箱体为一个整体结构，前部为储存仓，中部为压缩仓，后部为推块机构。使垃圾在压缩、暂存、推块、转运过程中处于封闭状态，减少垃圾对面环境的二次污染。压缩油缸连接形式：1条主压缩油缸与2条副压缩油缸连接；采用接力压缩技术降低设备高度：平行安装的三支接力油缸，能有效降低整体设备高度，从而降低建筑物高度要求，减少土建成本。

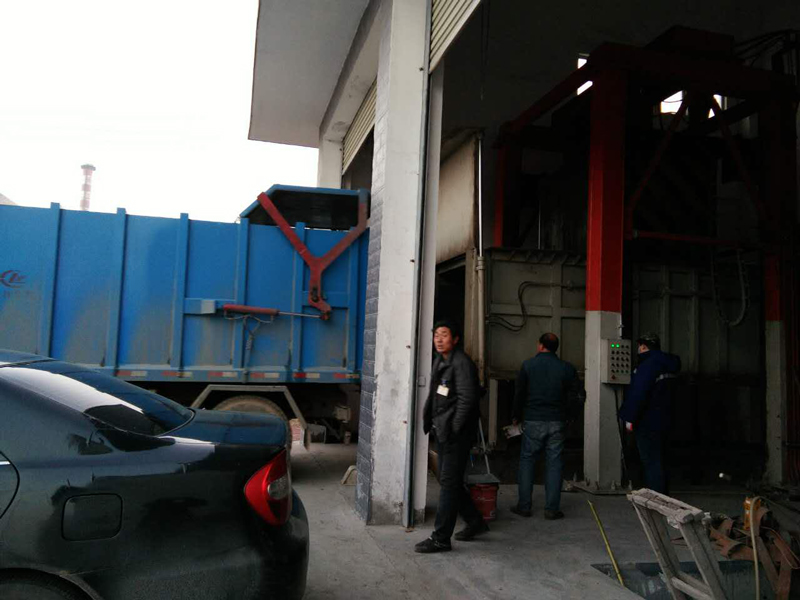

▼垃圾转运车和DL-CZ3120B型垂直式压缩垃圾中转设备对接

四、工作流程

1、垃圾卸料：人力三轮车，手推车，电动三轮车，侧装式垃圾车，勾臂式垃圾车等小型垃圾运输车到站后可将垃圾直接倾倒于压缩仓里面；

2、垃圾压缩：压缩仓装满垃圾后，操作压缩油缸按钮，由压缩油缸带动压头向下运动压缩垃圾，压缩力可达100吨，保压10秒钟后，向上运动并复位；

3、二次向压缩箱装料：压头运动到上部复位后，散装垃圾运输车继续向垃圾压缩箱体里面卸料；等垃圾压缩箱再次装满后，操作压缩油缸按钮，进行垃圾压缩，直到把垃圾压满压实；一般两到三次就能压缩完成一块垃圾，体积为4.16立方米，重量约4吨；

4、垃圾块寄存：当一块垃圾压好后，操作中闸门油缸按钮，升起中闸门，然后操作推块油缸，由推块油缸推动推铲将压缩好的垃圾块推入垃圾储存箱；

5、压缩二块垃圾：一块垃圾寄存好后，退回推铲，操作中闸门按钮，落下中闸门，按以上程序压缩二块垃圾；

6、垃圾块装车：二块垃圾压好后，操作压缩油缸，将压头下行到挂箱位置，此位置由行程开关控制，准确可靠；然后操作挂箱油缸按钮，挂箱油缸带动挂箱销轴伸出到吊耳内，由压缩油缸将压缩箱整体提起到装车高度；密闭式垃圾运输车车厢与压缩箱对接后，操作前闸门和中闸门油缸按钮，将闸门升起到高位置，然后操作装车按钮，由推块油缸推动推铲，将两块垃圾一起装车。

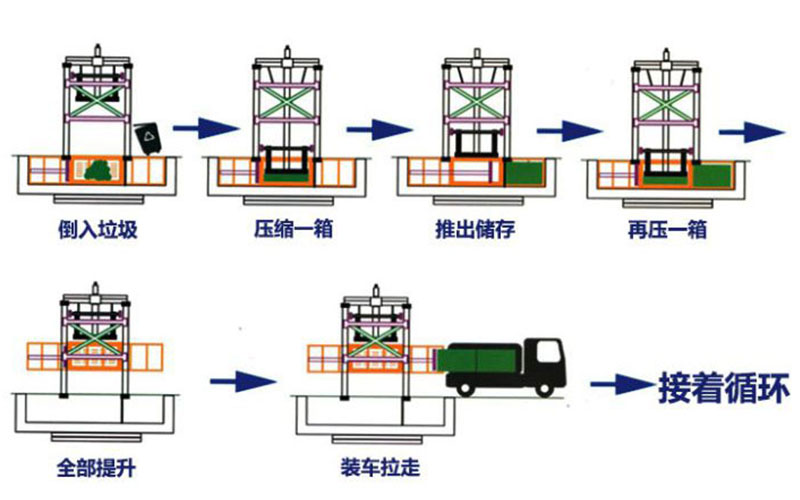

▼DL-CZ3120B型垂直式压缩垃圾中转设备工作流程图

五、总结

DL-CZ3120B型垂直式压缩垃圾中转设备是城镇、乡镇小型垃圾中转站的配套较多的垃圾压缩箱，实现生活垃圾的减量化，使一般生活垃圾的压缩比达到3：1以上，压缩后体积缩小、密度增大、减少外运次数、降低清运费用。

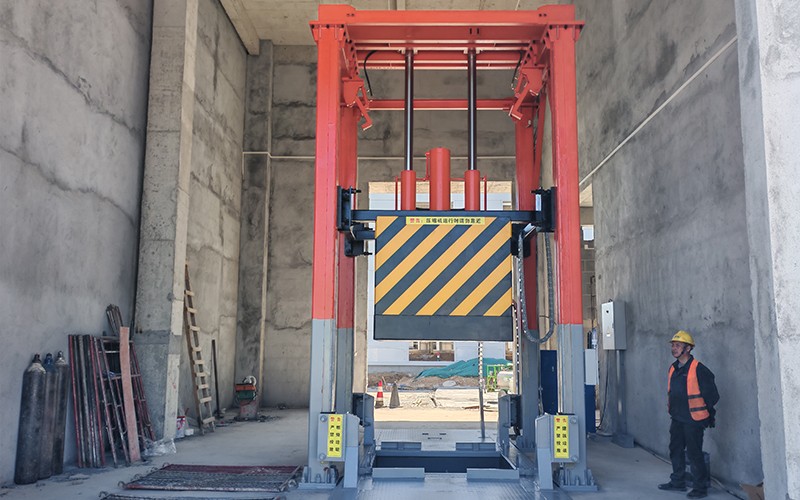

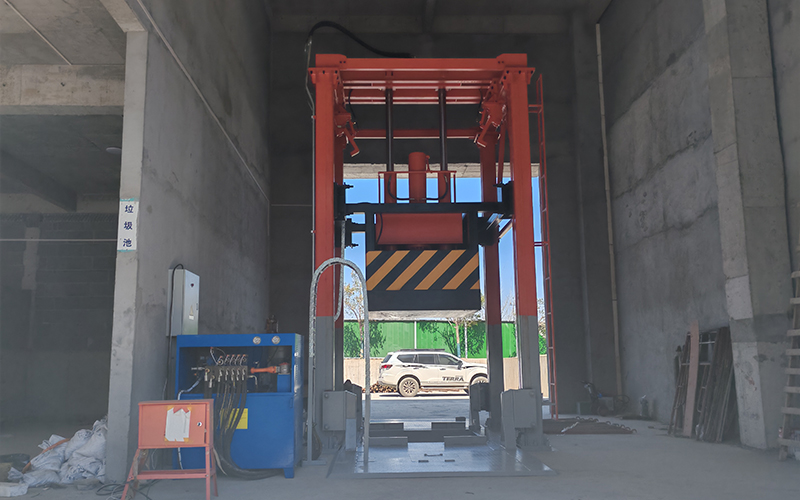

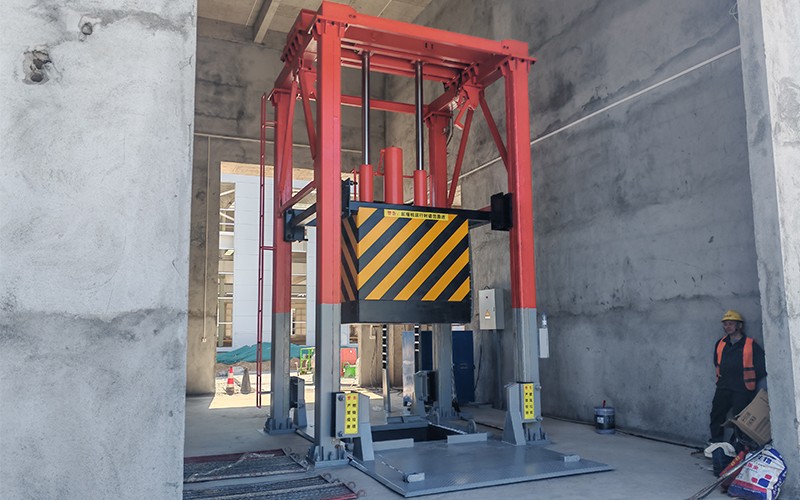

▼DL-CZ3120B型垂直式压缩垃圾中转设备客户现场
