详细说明

举升式垃圾中转站

外型尺寸
参考6立方举升式垃圾中转站外型尺寸:长5.95x宽3.3x高1.56(米),箱体容积长3.6x宽1.85x高1.05(米),也可以根据客户需求定做;
应用范围
举升式垃圾中转站是目前非常火热的一款垃圾压缩设备,特别适用用于各种生活小区、社区、机关、单位、景区、公园等人口相对密集的区域。
收藏
  • 商品说明
  • 商品参数

   举升式垃圾中转站产品概述

举升式垃圾中转站是一种放置在放置在地面以下的地埋式垃圾压缩设备,举升式垃圾中转站处于地坑内时, 通过各种垃圾收集运输车辆或其它途径将垃圾倾倒入中转站内,装满一箱垃圾后, 依靠两侧的举升绞架将压缩箱体升出地面,举升式垃圾中转站升出地坑后与垃圾转运设备(车)对接,通过对接,垃圾中转站将箱体内的压缩好的垃圾转移到运输车辆箱体内,垃圾站回落至地坑内,开始下一轮的作业。


举升式垃圾中转站


在垃圾压缩、垃圾块寄存、垃圾块装车等方面具有很多的优点和创意,是城镇、乡镇小型垃圾中转站的配套较多的压缩设备,对场地占地和房屋建设要求低,造价成本低,在室内、室外均可安装。




   举升式垃圾中转站技术参数表

项   目

单位

6立方

8立方

10立方

日处理量

t

40-60

50-70

60-80

液压系统压力

MPa

21

21

25

工作压力

MPa

16-18

16-18

16-18

外形尺寸(长×宽×高)

mm

5950×3300×1560

5950×3300×1560

6900×3300×1830

箱体容积(长×宽×高)

mm

3600×1850×1050

3650×1850×1200

4000×1830×1400

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm拼焊

12mm、10mm拼焊

14mm、10mm拼焊

工作电压

V

380

配套电机功率

KW

10

15

15

额定压缩力

T

45

55

63

压缩缸行程

mm

3710

3900

4560

压缩密度

t/m3

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

mm

≤1600

投料口尺寸

mm

1800×800(根据客户需求可调整)

1800×800(根据客户需求可调整)

1700×900(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф178x1730x3710(行程)

Ф180x1730x3900(行程)

Ф180x1990x4560(行程)

举升油缸(共二支)

mm

Ф165x2118x1134(行程)

Ф140x2118x1134(行程)

Ф160x2410x1349(行程)

箱门油缸(共两只)

mm

Ф65x685x435(行程)

Ф50x685x435(行程)

Ф50x930x555(行程)

控制形式


操作台按钮操作或遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置


   举升式垃圾中转站结构组成

举升式垃圾中转站设备主要由举升绞架、压缩箱体总成、液压泵站、电控操作柜、排污装置组成。


举升式垃圾中转站

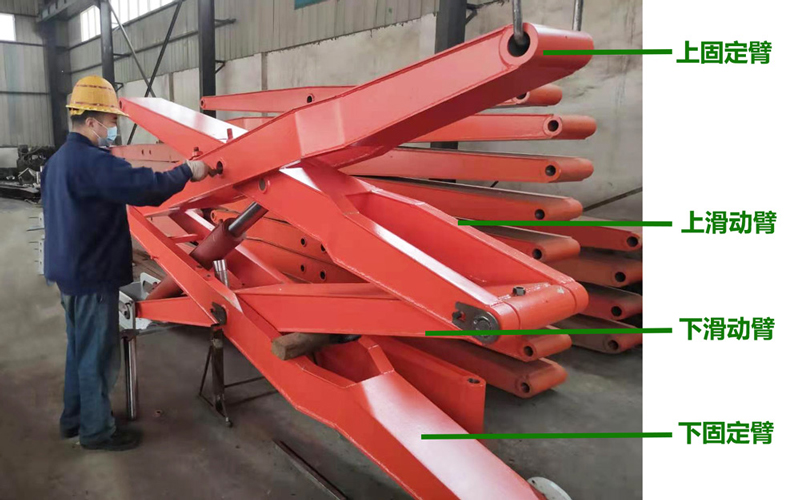

1、举升绞架:

由举升铰架、举升液压油缸、上下支座和防箱体坠落安全装置(保险支撑杆)等部件组成;举升方式可设计成两侧举升,或底部举升两种结构。主要作用是将压缩箱体进行上升和下降动作,确保每个动作平稳可靠;举升装置将压缩箱体举升以后与垃圾转运车辆对接,待垃圾装车完成后,将压缩箱体下降落入地坑内。


举升式垃圾中转站


举升铰架通过顶部支座与压缩箱体连结,通过举升油缸的动作完成压缩箱体的升降动作,举升铰架其两边的销轴孔都装有关节轴承,这样可避免由于安装误差造成对油缸的损坏。

举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。

2、压缩箱体总成:

举升式垃圾中转站压缩箱体由压缩推铲、压缩油缸、箱体前门、前门锁紧装置、前门锁紧油缸、活动上盖以及检修孔组成。


举升式垃圾中转站


压缩箱体是水平式垃圾压缩设备的主要受力部件,其上下底板和侧板全部用加厚钢板焊接而成,垃圾压缩箱体的侧板为 6mm 厚钢板,底板为 8mm 厚钢板(材质为 Q345B)并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。此铰耳座由 25mm 钢板和 20mm 钢板拼装焊接成型,提供强度。

3、液压泵站:

采用单电机带双联泵工作,零压启动;低压时双泵供油可快速运行,高压时低压泵卸荷,高压泵单独工作高压慢行;工作程序由控制器控制,压缩时控制压力继电器,压力达到18-20兆帕时延时10秒,推铲可自动退回;举升油缸由行程开关控制,只有压缩箱体举升出地面以后前门油缸才能动作,这样可防止压缩箱在地坑内由于误操作将前门打开,损坏前门;主要配件采用正规厂家产品。

4、电控操作柜:

设标准操作柜和无线遥控器两程操作模式,操作人员既可在操作间内进行操作也可用无线遥控器在室外操作,任何一种操作方式出现故障,另一种操作方式可继续操作设备,不间断作业,作业效率高。各个动作具有远程操作、遥控系统,操作人员既可在操作间内进行操作也可用无线遥控器在室外(安全操作范围内)操作。

   举升式垃圾中转站工作流程

举升式垃圾中转站

1、举升式垃圾中转站落入地下、开始进行垃圾收集,将周边的各种生活垃圾收集后由电动三轮、人力三轮等方式将垃圾倾倒在举升式垃圾中转站内;

2、举升式垃圾中转站的投料门打开后,开始投放收集的各种生活垃圾;

3、投料门关闭、压缩推铲快速推进到位后、转入压缩状态;

4、压缩一块垃圾后,打开投料门,再次进行垃圾收集;

4、举升式垃圾中转站重复进行压缩步骤,压缩两大块垃圾后;

5、垃圾压缩站压缩后完成、举升、转运
