一机两箱垃圾压缩箱

外型尺寸
垃圾压缩机外型尺寸(6200×3500×5150);垃圾集装箱外型尺寸(6100×2500×2400);投料口尺寸(3150×3020)。
应用范围
广泛应用于大中型垃圾转运站、乡镇、城市、医院、学校、公园等区域。
收藏
  • 商品说明
  • 商品参数

   一机两箱垃圾压缩箱产品简介

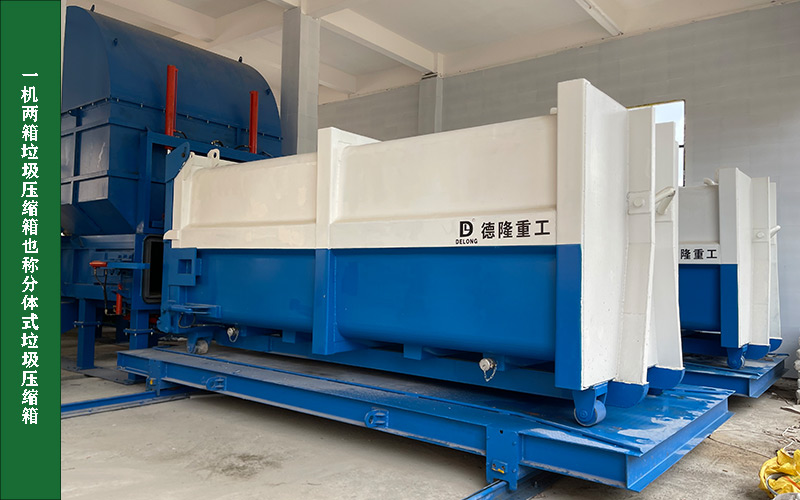

一机两箱垃圾压缩箱也称分体式垃圾压缩箱。釆用水平压缩方式压缩处理生活垃圾,是一种集"密闭、除臭、压缩、储存"于一体的垃圾压缩设备。设备操作安全性好,在压缩机操作人员在指定位置倒入生活垃圾后,垃圾压缩机会自动上料和完成压缩全过程,所有操作可实现自动和手动控制。


一机两箱垃圾压缩箱

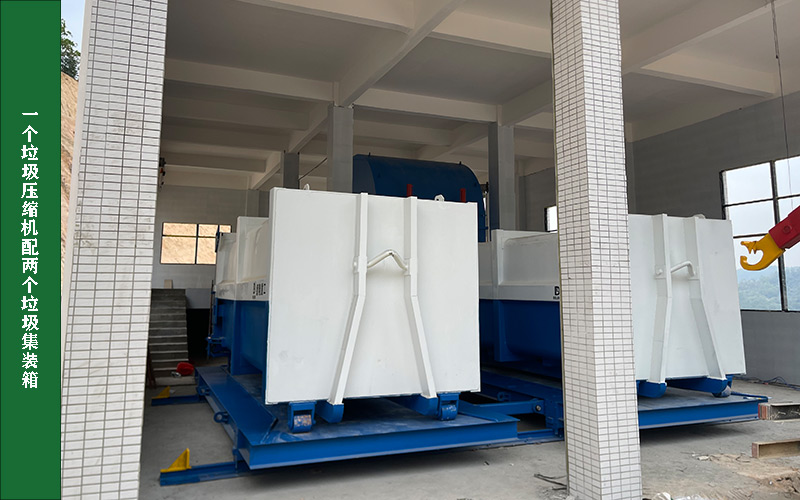

具有适应性好,配置灵活多样,通过模块化设计,转运效率高等特点。一般是布置成一机两箱的放置方式,实现不间断作业,提高设备利用率,节省设备资金投入,也可根据用户不同需要设计不同的垃圾转运方案。


一机两箱垃圾压缩箱


    一机两箱垃圾压缩箱技术参数

产品名称

参数名称

参数

单位

备注

垃圾压缩机

处理形式

压装式


移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。

压缩方式

水平压缩


每时垃圾处理量

30

t/h

每循环垃圾处理量

3.8

m3

泵站电机功率

18.5

kW

系统额定工作压力

18

MPa

额定压缩力

650

kN

单次压装循环时间(空载)

42±2

s

推头尺寸(宽×高)

1890×800

mm

推头行程

≥2800

mm

压缩油缸缸径

≥200

mm

投料口尺寸(长×宽)

3150×3020

mm

外形尺寸(长×宽×高)

6200×3500×5150

mm

电源

3相  5线  380v/50Hz     18.5kw

垃圾集装箱

容积

22

m3

净载

16

t

外形尺寸(长×宽×高)

6100×2500×2400

mm

移箱数量

2

速度

4

m/min

功率

3.2

kW

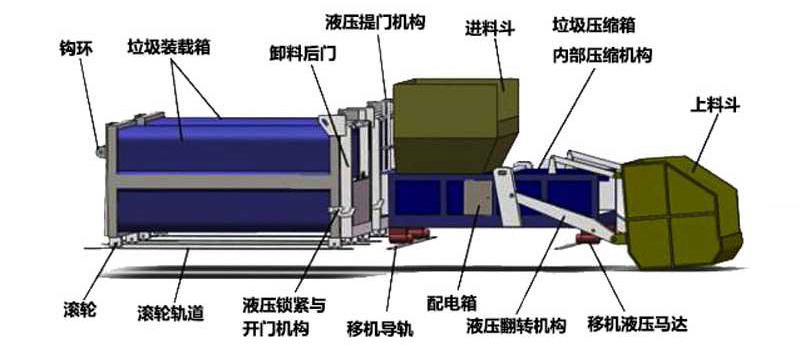

   一机两箱垃圾压缩箱结构组成

主要由压缩机总成、翻转装置(选装项)、抱箱装置、推拉箱装置、提门装置、分体式垃圾箱、移位装置(选装项)、液压系统、电控系统等构成一机两箱垃圾压缩箱。

一机两箱垃圾压缩箱

一、压缩机总成

由压缩机体、压缩推头等组成,当生活垃圾进入压缩仓后,启动压缩油缸,推动压缩推头移动,将压缩仓内的垃圾推至分体式垃圾箱内,压缩推头随压缩油缸复位后,等垃圾进入压缩仓后,再次循环工作。

具有以下特点:

1、压缩装置采用型材及中厚钢板高质量焊接而成,以提高其有足够的强度和刚度;

2、压缩装置采用“排齿”型推头,同时采用可调整式高分子材料做滑块,以确保推头在机体内平稳运动,并具有较长寿命;

3、压缩机体和压缩推头整体均做防腐处理,以增加耐腐蚀能力;

4、两侧设置大排污口,方便清理挤入压缩机后部的垃圾。

二、翻转装置(选装项)

当满载垃圾的小推车送至收集站后,将小车内的垃圾倒入翻斗内,随后启动倾翻油缸,把翻斗内的垃圾倒入垃圾压缩仓内后,倾翻油缸停留几秒钟后再复位。

具有以下特点:倾翻机构采用四连杆机构以提高转动灵活无干涉、卡滞现象;其翻斗衬板采用碳素结构钢制作。

主要技术参数为:倾翻力:>15kN  (大于1.5吨);倾翻速度:0.1m/s(可调)。

三、推拉箱、抱箱与提门装置

由推拉箱油缸、拉钩、拉箱导轨合件组成,它根据需要将压缩装置与分体式垃圾箱合拢或分开;抱箱装置由抱箱油缸、抱钩、抱钩转轴合件组成,它根据需要将压缩装置与分体式垃圾箱锁紧或松开;提门装置由提升油缸、提钩、导向杆等组成,当压缩装置与分体式垃圾箱锁紧后,它将闸门提起;当分体式垃圾箱压满后,它将闸门放下。


一机两箱垃圾压缩箱


四、移位装置

主要是用移箱机构平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照额定的速度沿下面预埋安装的轻轨上平稳运行达到移位效果;其液压油缸及配套的液压元件电器元件采用正规厂家,提高移位装置的运行可靠性。

五、液压系统

主要由叶片泵、电磁溢流阀、电磁换向阀、调速阀、压力继电器、吸油滤油器、回油滤油器、电动机、空气滤清器、液位计、压力表、油箱、油缸等元器件组成;根据垃圾压装过程中先小后大的受力特点,采用了双泵工控的先进技术,提高压缩机推头前进时小力快速推入,大力慢速压装,推头后退时快速工作,使整套液压控制系统不仅实用、而且动力强大(推力达25吨以上)。

    一机两箱垃圾压缩箱工作流程

一机两箱垃圾压缩箱工作流程


1、拉臂式垃圾车将空箱放入箱体工位平台,并与压缩主机对接锁紧;

2、开启闸门,料斗收集垃圾并向压缩腔內投料,压缩主机向垃圾转运箱內压入垃圾;

3、垃圾转运箱压满后,关闭闸门并与压缩主机分离;

4、拉臂式垃圾车将满载的垃圾转运箱勾起锁紧,运往垃圾填埋场;

5、开始下一个循环。


一机两箱垃圾压缩箱


产品名称参数名称参数单位备注
垃圾压缩机处理形式压装式

移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。

压缩方式水平压缩
每时垃圾处理量30t/h
每循环垃圾处理量3.8m3
泵站电机功率18.5kW
系统额定工作压力18MPa
额定压缩力650kN
单次压装循环时间(空载)42±2s
推头尺寸(宽×高)1890×800mm
推头行程≥2800mm
压缩油缸缸径≥200mm
投料口尺寸(长×宽)3150×3020mm
外形尺寸(长×宽×高)6200×3500×5150mm
电源3相  5线  380v/50Hz     18.5kw
垃圾集装箱容积22m3
净载16t
外形尺寸(长×宽×高)6100×2500×2400mm
移箱数量2
速度4m/min
功率3.2kW


×
