三缸四柱式垃圾压缩设备

外型尺寸
设备外型尺寸为6100mm×3430mm×5850mm(长×宽×高),也可以根据客户需求定制。
应用范围
可广泛的应用于城市、乡镇、社区、小区的生活垃圾进行收集与压缩,也可以用于各种机关单位,如高速公路服务区、医院、学校、部队、景区、公园等区域。
收藏
  • 商品说明
  • 商品参数

   三缸四柱式垃圾压缩设备产品概括

三缸四柱式垃圾压缩设备的压缩方式采用垂直压缩,相对于水平压缩来说,压缩密度较大(垂直压缩压缩密度为0.95吨/立方,而水平压缩的压缩密度为0.7-0.9吨/立方)。三缸四柱式垃圾压缩设备每天可以处理120吨生活垃圾,采用液压系统控制,将垃圾在密封的压缩仓内强制压缩,使一般生活垃圾的压缩比达到3:1以上,装载效率高,垃圾在压缩、贮存和卸料等作业过程中处于封闭状态,没有垃圾脱落和污水外溢现象,并减少了垃圾臭气的外逸。


三缸四柱式垃圾压缩设备


三缸四柱式垃圾压缩设备采用直接投料方式进行收集生活垃圾,即人力手推车、电动三轮垃圾收集车、3吨以下小型机动车等,采用垂直压缩工艺的方式进行压缩处理,一台垂直式垃圾压缩机可以压缩两块垃圾,每块为四立方,总共为8立方,使用10吨压缩式垃圾转运车(勾臂式垃圾车、全封闭)进行转运的模式。此转运站在满足转运能力的基础上,可有效减小生活垃圾转运成本及转运站的土建建设成本。


三缸四柱式垃圾压缩设备


   三缸四柱式垃圾压缩设备产品特点

1、设备整体采用采用Q235碳素钢进行焊接而成,设备表面经高速抛丸后喷涂防腐油漆,提高设备的防腐能力和整机寿命。垃圾箱体和立柱下半部分为海灰色,立柱上半部分和三缸为橘红色,压头为黑黄相间警示线。

2、箱体总成整体位于地下,其中由前、中闸门及推板分隔成储存仓、压缩仓、液压仓三个部分。在压缩过程中产生的污水经基坑内污水槽流至垃圾渗滤液装置,无异味的散发。


三缸四柱式垃圾压缩设备


3、整体为三缸四柱的形式,平行安装的三支接力油缸,大大降低了设备高度,满足垃圾站多功能(建公厕)等要求,同时可实现高、低压力和低速、高速的自动切换,三支油缸采用同一油口控制,可靠、美观。


三缸四柱式垃圾压缩设备


   三缸四柱式垃圾压缩设备技术参数

项目

单位

参数

总机重量

T

≦20

公称压力

Mpa

26

外形尺寸

mm

6100×3430×5850

垃圾块尺寸

mm

1800×1650×1450

垃圾块重量

T

4x2块

日处理量

t/day

100

电机功率

Kw

11+15

压缩装置

额定压榨力

T

120

主油缸行程

mm

2000

副油缸行程

mm

1800

上升速度

cm/min

800

下降速度

cm/min

400

推出装置

额定推出力

T

25

推出油缸行程

mm

3900

推出速度

cm/min

900

操作系统

手动+自动

控制系统

PLC编程控制

配套厂房

不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间)   房子门高度不小于5米

用电量:功率26(每小时用电量)x8(8小时工作制)x30日


   三缸四柱式垃圾压缩设备结构组成

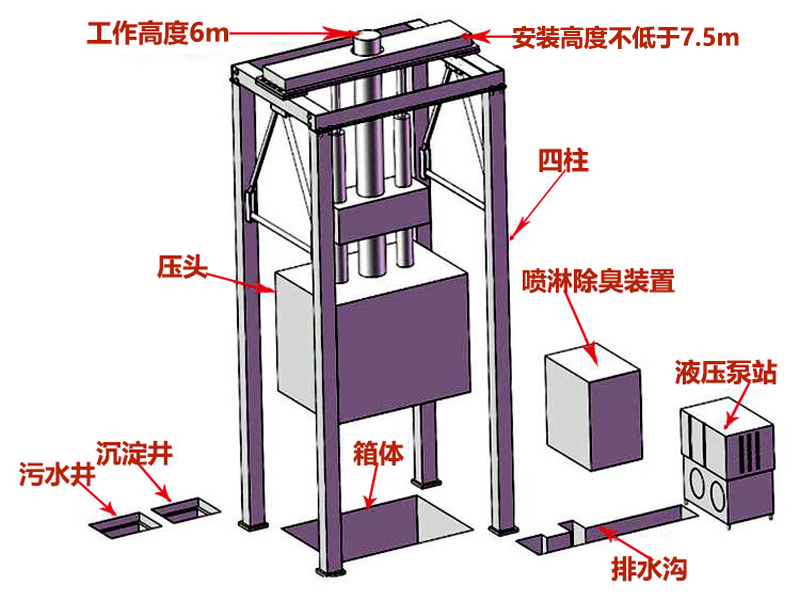

由压缩装置(包括钢框架、导向装置、压头装置及油缸等)、垃圾箱体总成、推出装置(包括推架、车轮、轨道、油缸等)、液压电气控制系统(包括油箱、油泵、电机、各种液压阀等)和垃圾存贮车组成三缸四柱式垃圾压缩设备。

结构组成 (4).jpg

   三缸四柱式垃圾压缩设备工艺流程

三缸四柱式垃圾压缩设备

(1)、垃圾倾倒、压缩

城镇的居民生活垃圾收集后由小车运到站内并倒入放置在地坑的垃圾箱中,松散垃圾倒满垃圾箱后,操作压缩机进行压实,然后提升压头、继续倾倒、压缩垃圾,一般经过2~3次压缩循环后即可压好一块垃圾。

(2)、垃圾块移位、压缩di二块垃圾

当di一块垃圾压好后,操作控制系统,先提升垃圾箱总成的中门,驱动垃圾箱总成的推板机构将垃圾块推到垃圾箱的贮存仓,然后将中门和推板复位。重复倾倒垃圾、压缩循环,压好di二块垃圾。

(3)、垃圾箱与垃圾车转运箱对接、卸料

将垃圾压缩箱体提升到与转运车箱体对应的高度,将转运车倒入站内并使转运车箱体与垃圾箱对接后,通过推板机构把垃圾箱内的两块垃圾推入转运箱中。转运车前移,与垃圾箱脱离。垃圾箱总成重新放回地坑内进行下一次作业。

(4)、垃圾转运

操纵转运车箱体后门机构,关好转运车的后门;将垃圾运往填埋场或焚烧场。

   三缸四柱式垃圾压缩设备客户案例


   三缸四柱式垃圾压缩设备技术参数


项目单位参数
总机重量T≦20
公称压力Mpa26
外形尺寸mm6100×3430×5850
垃圾块尺寸mm1800×1650×1450
垃圾块重量T4x2块
日处理量t/day100
电机功率Kw11+15
压缩装置额定压榨力T120
主油缸行程mm2000
副油缸行程mm1800
上升速度cm/min800
下降速度cm/min400
推出装置额定推出力T25
推出油缸行程mm3900
推出速度cm/min900
操作系统手动+自动控制系统PLC编程控制
配套厂房不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间)   房子门高度不小于5米
用电量:功率26(每小时用电量)x8(8小时工作制)x30日


×
