详细说明

垂直式垃圾转运站

外型尺寸
外形尺寸:6300×3430×5850;6100×3430×5850(可根据客户尺寸定做)
应用范围
提升式垃圾中转站适用于城镇、乡镇社区、生活小区、部队、医院、学校、机关、菜市场、车站、机场等产生大量生活垃圾的相关场所。
收藏
  • 商品说明
  • 商品参数

   垂直式垃圾转运站产品简介

环卫工人将周边的生活垃圾收集到垃圾中转站,投放到垂直式垃圾压缩设备内,然后利用液压系统装置的把松散的各种生活垃圾压缩成块,实现垃圾减容,能增大转运量,提高转运效率,降低运输次数和运输成本。


垂直式垃圾转运站


垂直式垃圾转运站采用直接投料方式进行收集生活垃圾,即人力手推车、电动三轮垃圾收集车、3吨以下小型机动车等,采用垂直压缩工艺的方式进行压缩处理,一台垂直式垃圾压缩机可以压缩两块垃圾,每块为四立方,总共为8立方,使用10吨压缩式垃圾转运车(勾臂式垃圾车、全封闭)进行转运的模式。此转运站在满足转运能力的基础上,可有效减小生活垃圾转运成本及转运站的土建建设成本。


垂直式垃圾转运站

   垂直式垃圾转运站结构组成

垂直式垃圾转运站主要由压缩装置(包括钢框架、导向装置、垃圾收集箱、压台及油缸等)、推出装置(包括推架、车轮、轨道、油缸等)、液压电气控制系统(包括油箱、油泵、电机、各种液压阀等)和垃圾存贮车组成。

垂直式垃圾转运站

   垂直式垃圾转运站技术参数

项目

单位

参数

总机重量

T

≦18

公称压力

Mpa

26

外形尺寸

mm

6100×3430×5850

垃圾形成尺寸

mm

1800×1650×1450

垃圾块重量

T

4x2块

日处理量

t/day

100

电机功率

Kw

11+15

压缩装置

额定压缩力

T

120


主油缸行程

mm

2000


副油缸行程

mm

1800


上升速度

cm/min

800


下降速度

cm/min

400

推出装置

额定推出力

T

25


推出油缸行程

mm

3900


推出速度

cm/min

900

操作系统

手动+自动

控制系统

PLC编程控制

配套厂房

不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间) 房子门高度不小于5米

用电量:功率26(每小时用电量)x8(8小时工作制)x30日


   垂直式垃圾压缩站建站要求

建设垂直式垃圾压缩站可采用单套主机设计,业主也可根据具体垃圾量分布需求确定配套机组数量;也可以根据相关标准、法规要求加装有安全防护装置,并按规定的颜色、图案、文字等予以警示。设备适用于城镇、乡村生活垃圾的储存、压缩和转运,通常可设置在靠近街道及居民生活小区内,是生活垃圾压缩转运处理的理想设备。


垂直式垃圾转运站


常规标准的垂直式垃圾压缩中转站基坑净容积6110mm(长)×2230mm(宽)×1580mm(深),主体为钢筋混凝土结构,所有钢筋框架相互连接、焊接为一个整体。四周侧壁混凝土标号为C30,钢筋直径为12mm(包括污水井同样),墙厚400mm;基坑底部C30混凝土厚度为550mm,抗渗等级S8,基础下设250cm厚C10素混凝土垫层,基础坑底面混凝土随打随抹面、抹平,水平误差小于5mm。并设有污水坑,尺寸为700mm(长)×700mm(宽)×800mm(高)。预埋件钢板为30mm厚,钢筋直径为32mm基础外围回填土应夯实。


垂直式垃圾转运站


配套房屋不小于9000mm(长)x8000mm(宽)x8000(高),房子内净高度不小于7500mm, 房子门高度不小于5000mm。电源引入厂房内380v,26KW,电源线3×16+1×6,配电源开关。

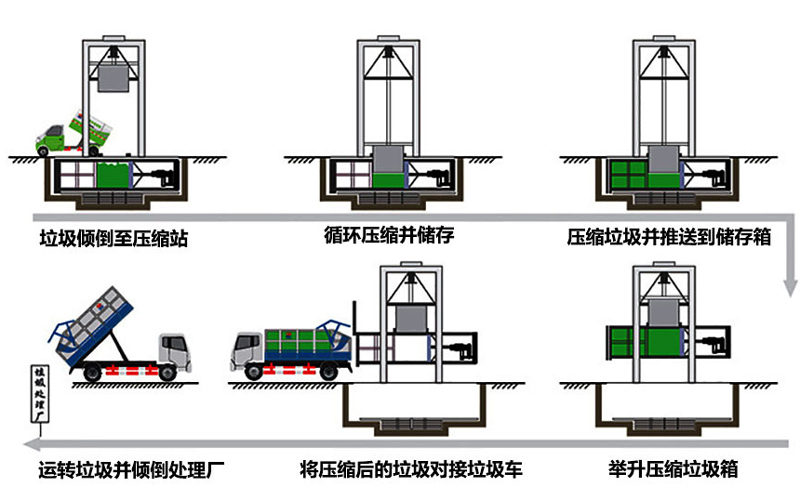

   垂直式垃圾转运站工作流程

垂直式垃圾转运站

1、垃圾三轮车、车厢可卸式垃圾车收集生活垃圾;

2、把垃圾倒入料斗,翻转料斗,把垃圾倒入压缩箱体,启动推压机构,执行对垃圾水平压缩;

3、垃圾压满后,勾臂车和压缩机对接;

4、把箱体和垃圾一起运往垃圾处理场;

5、卸完垃圾后把空箱拉回垃圾转运站,进入下一个工作流程。

   垂直式垃圾转运站客户案例

垂直式垃圾转运站

项目

单位

参数

总机重量

T

18

公称压力

Mpa

26

外形尺寸

mm

6100×3430×5850

垃圾形成尺寸

mm

1800×1650×1450

垃圾块重量

T

4x2块

日处理量

t/day

100

电机功率

Kw

11+15

压缩装置

额定压缩力

T

120


主油缸行程

mm

2000


副油缸行程

mm

1800


上升速度

cm/min

800


下降速度

cm/min

400

推出装置

额定推出力

T

25


推出油缸行程

mm

3900


推出速度

cm/min

900

操作系统

手动+自动

控制系统

PLC编程控制

配套厂房

不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间) 房子门高度不小于5米

用电量:功率26(每小时用电量)x8(8小时工作制)x30日


×
