垂直式垃圾压缩设备

外型尺寸
外型尺寸为6100mm×3430mm×5850mm(长×宽×高),也可以根据客户需求定制;
应用范围
可广泛的应用于城市、乡镇、社区、小区的生活垃圾进行收集与压缩,也可以用于各种机关单位,如高速公路服务区、医院、学校、部队、景区、公园等区域。
收藏
  • 商品说明
  • 商品参数

   垂直式垃圾压缩设备产品简介

垂直式垃圾压缩设备采用直接投料方式进行收集生活垃圾,即人力手推车、电动三轮垃圾收集车、3吨以下小型机动车等,采用垂直压缩工艺的方式进行压缩处理,一台垂直式垃圾压缩机可以压缩两块垃圾,每块为四立方,总共为8立方,使用10吨压缩式垃圾转运车(勾臂式垃圾车、全封闭)进行转运的模式。此转运站在满足转运能力的基础上,可有效减小生活垃圾转运成本及转运站的土建建设成本。


垂直式垃圾压缩设备


垂直式垃圾压缩设备的工作压力可达120吨,符合环保要求的新概念的生活垃圾收集设施,采用液压系统控制,将垃圾在密封的储存仓内强制压缩,使一般生活垃圾的压缩比达到3:1以上,压缩后垃圾密度达0.95t/m3,装载效率高,垃圾在压缩、贮存和卸料等作业过程中处于封闭状态,没有垃圾脱落和污水外溢现象,并减少了垃圾臭气的外逸,垃圾站设备和场地便于清洗,有效地减少了因生活垃圾跑、冒、滴、漏、臭所造成的二次污染。对周围环境的污染很小。


垂直式垃圾压缩设备


   垂直式垃圾压缩设备产品特点

垂直式垃圾压缩设备是垃圾中转站的主要设备之一,其主要功能是利用液压系统的驱动将收集到中转站的垃圾压缩成块,实现垃圾减容,能增大转运量,提高转运效率。其产品优点是:

1、压缩力巨大,压缩比率高,主要用于日处理要求很高的大中型垃圾转运站。

2、垃圾在密封压缩腔内被压成块状,然后一次性或分三次推入垃圾集装箱。

3、结构可靠,因摩擦而易损的配件易于调整及更换。

4、所有结构件表面经喷丸()处理,再喷涂高防腐油漆,提高防腐能力和整机寿命:

5、液压/电气系统可进行自动或手动控制,操作简易且易于维修。

6、垃圾压缩时不需转运车集装箱配合,更有效地提高转运效率。


   垂直式垃圾压缩设备技术参数


项  目

参  数

备 注

设备外形尺寸(长×宽×高)mm

6100×3430×5850


液压系统额定压力

25Mpa

工作压力

18-21Mpa

垃圾块重量

≥4T

4x2块

压缩仓容积

≥4m3


工作电压

380V

三相交流

电机功率

26Kw

11+15

垃圾日处理能力

60-100


额定压缩力

≥120T

压实密度

≥0.95t/m3

控制方式

PLC编程控制



   垂直式垃圾压缩设备结构组成

总体结构形式为立式结构(或三缸四柱式结构),垂直压缩工艺(从上往下进行压缩)。主要由压缩装置(压头)、推出装置(推铲)、垃圾压缩箱体、挂箱装置、箱体保险装置、液压系统、电气系统、自动排污系统等部件组成。


结构组成 (5).jpg

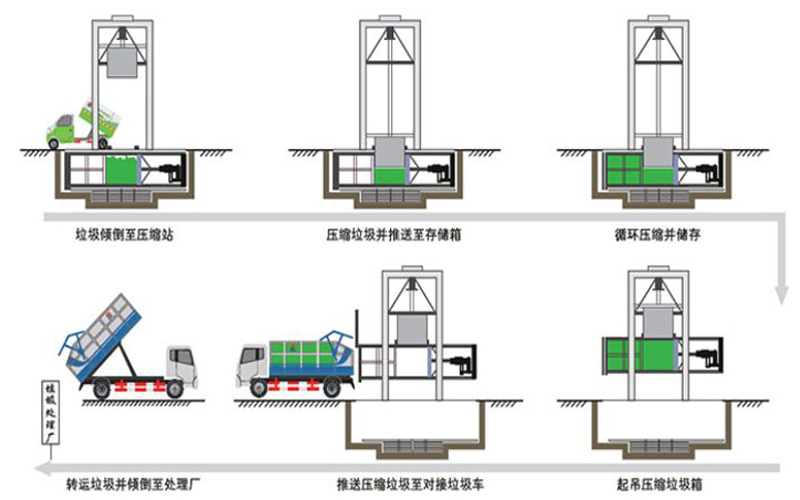

   垂直式垃圾压缩设备工作流程




1、待散装垃圾倒入垃圾箱内(此时垃圾箱体整体处于地坑内);

2、压头由液压缸驱动带动压头装置下降进行垃圾压缩;

3、每块垃圾块压缩成型需要经历3至4次的“倾倒一压缩—倾倒”的轮番过程,同时每次压缩到*程度时进行保压,确保垃圾压实成块;

4、压缩完一块以后,垃圾箱总成的中门提起,由推出仓的液压缸驱动将垃圾块推入储存仓内储存,接着进行第二块垃圾的压缩;

5、待两块垃圾都压缩成块以后,由压头上的挂钩勾住垃圾箱总成上的钩子,由主液压缸驱动将压头升起同时提起垃圾箱到与转运车车厢的高度平齐位置;

6、中门升起,由推出机构将2块垃圾块推入车厢箱体内,设备落回原地。

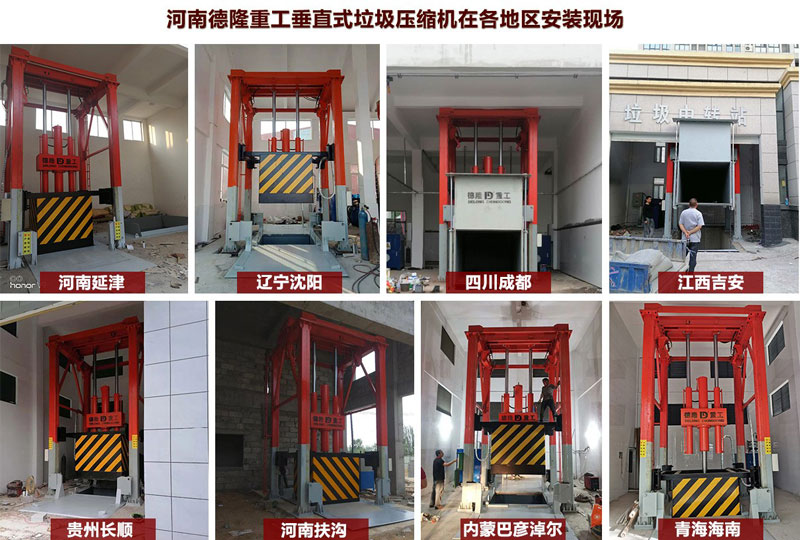

   垂直式垃圾压缩设备客户案例


项  目

参  数

备 注

设备外形尺寸(长×宽×高)mm

6100×3430×5850


液压系统额定压力

25Mpa

工作压力

18-21Mpa

垃圾块重量

≥4T

4x2块

压缩仓容积

≥4m3


工作电压

380V

三相交流

电机功率

26Kw

11+15

垃圾日处理能力

60-100


额定压缩力

≥120T

压实密度

≥0.95t/m3

控制方式

PLC编程控制


×
