首页 >> 产品展示 >>垂直式垃圾压缩站 >> 垂直式垃圾压缩站
详细说明

垂直式垃圾压缩站

外型尺寸
地坑式垃圾中转站外型尺寸为6100×3430×5850(mm),也可以根据客户需求定制
应用范围
地坑式垃圾中转站可广泛的应用于城市、乡镇、社区、小区的生活垃圾进行收集与压缩,也可以用于各种机关单位,如高速公路服务区、医院、学校、部队、景区、公园等区域。
收藏
  • 商品说明
  • 商品参数

   垂直式垃圾压缩站产品概述

垂直式垃圾压缩站采用人力手推车、电动三轮垃圾收集车、3吨以下小型机动车等车辆进行收集生活垃圾,采用垂直压缩工艺的方式进行压缩处理,一台垂直式垃圾压缩站可以压缩两块垃圾,每块为四立方,总共为8立方,使用10吨压缩式垃圾转运车(勾臂式垃圾车、全封闭)进行转运的模式。


垂直式垃圾压缩站


垂直式垃圾压缩站的工作压力可达120吨,符合环保要求的新概念的生活垃圾收集设施,采用液压系统控制,将垃圾在密封的储存仓内强制压缩,使一般生活垃圾的压缩比达到3:1以上,压缩后垃圾密度达0.95t/m3,装载效率高,垃圾在压缩、贮存和卸料等作业过程中处于封闭状态,没有垃圾脱落和污水外溢现象,并减少了垃圾臭气的外逸,垃圾站设备和场地便于清洗,有效地减少了因生活垃圾跑、冒、滴、漏、臭所造成的二次污染。


垂直式垃圾压缩站

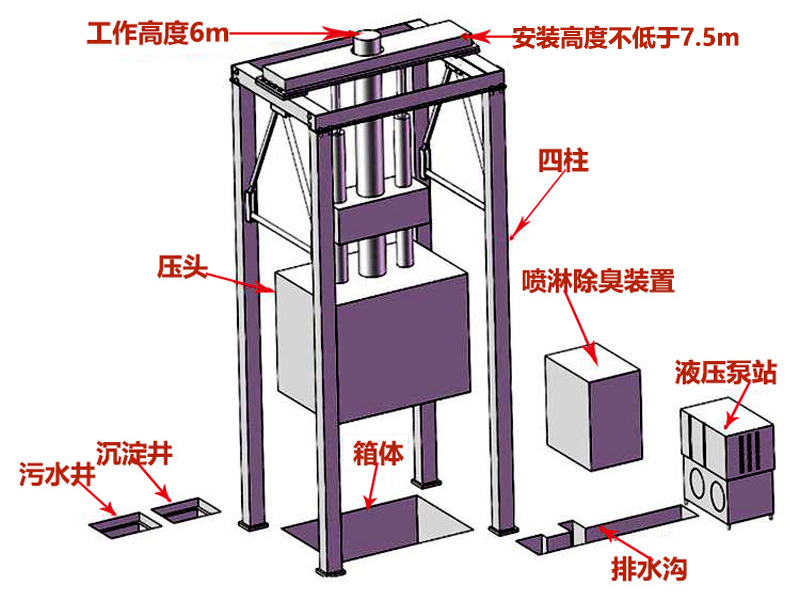

   垂直式垃圾压缩站结构组成

垂直式垃圾压缩站的总体结构形式为立式结构(或三缸四柱式结构),垂直压缩工艺(从上往下进行压缩)。主要由压缩装置(压头)、推出装置(推铲)、垃圾压缩箱体、挂箱装置、箱体保险装置、液压系统、电气系统、自动排污系统等部件组成。


结构组成 (4).jpg


   垂直式垃圾压缩站技术参数表

项  目

参  数

备 注

设备外形尺寸(长×宽×高)mm

6100×3430×5850


液压系统额定压力

25Mpa

工作压力

18-21Mpa

垃圾块重量

≥4T

4x2块

压缩仓容积

≥4m3


工作电压

380V

三相交流

电机功率

26Kw

11+15

垃圾日处理能力

60-100


额定压缩力

≥120T

压实密度

≥0.95t/m3

控制方式

PLC编程控制


   垂直式垃圾压缩站工作流程


垂直式垃圾压缩站


1、垃圾卸料:

人力三轮车,手推车,电动三轮车,侧装式垃圾车,勾臂式垃圾车等小型垃圾运输车到站后可将垃圾直接倾倒于垃圾中转站压缩箱体里面;

2、垃圾压缩:

压缩箱体装满垃圾后,操作压缩油缸按钮,由压缩油缸带动压头向下运动压缩垃圾,压缩力可达100吨,保压10秒钟后,向上运动并复位;

3、二次向压缩箱装料:

压头运动到上部复位后,散装垃圾运输车继续向垃圾压缩箱体里面卸料;

等垃圾压缩箱再次装满后,操作压缩油缸按钮,进行垃圾压缩,直到把垃圾压满压实;一般两到三次就能压缩完成一块垃圾,体积为4.16立方米,重量约4吨;

4、垃圾块寄存:

当一块垃圾压好后,操作中闸门油缸按钮,升起中闸门,然后操作推块油缸,由推块油缸推动推铲将压缩好的垃圾块推入垃圾储存箱;

5、压缩二块垃圾:

一块垃圾寄存好后,退回推铲,操作中闸门按钮,落下中闸门,按以上程序压缩二块垃圾;

6、垃圾块装车:

二块垃圾压好后,操作压缩油缸,将压头下行到挂箱位置,此位置由行程开关控制,准确可靠;然后操作挂箱油缸按钮,挂箱油缸带动挂箱销轴伸出到吊耳内,由压缩油缸将压缩箱整体提起到装车高度;密闭式垃圾运输车车厢与压缩箱对接后,操作前闸门和中闸门油缸按钮,将闸门升起到高位置,然后操作装车按钮,由推块油缸推动推铲,将两块垃圾一起装车。

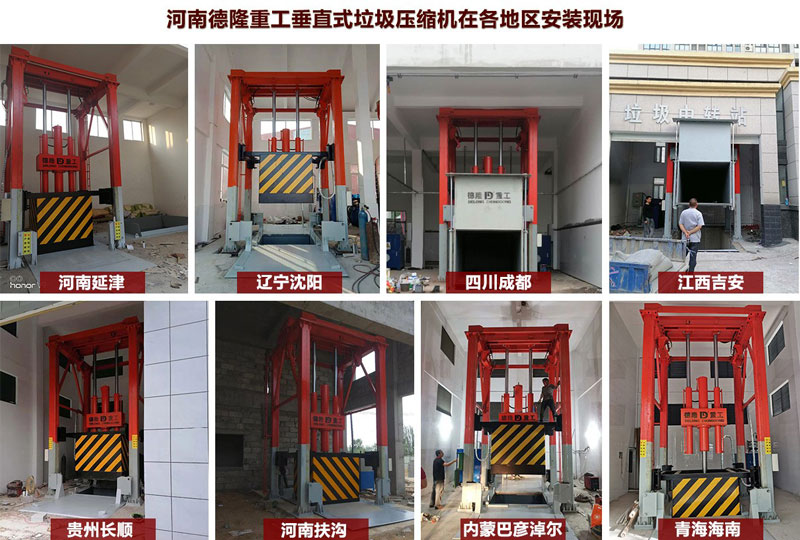

   垂直式垃圾压缩站客户案例

垂直式垃圾压缩站

项  目

参  数

备 注

设备外形尺寸(长×宽×高)mm

6100×3430×5850


液压系统额定压力

25Mpa

工作压力

18-21Mpa

垃圾块重量

≥4T

4x2块

压缩仓容积

≥4m3


工作电压

380V

三相交流

电机功率

26Kw

11+15

垃圾日处理能力

60-100


额定压缩力

≥120T

压实密度

≥0.95t/m3

控制方式

PLC编程控制


×
