垃圾压缩箱分体机

外型尺寸
垃圾压缩机外型尺寸(6200×3500×5150);垃圾集装箱外型尺寸(6100×2500×2400);投料口尺寸(3150×3020)。
应用范围
广泛应用于大中型垃圾转运站、乡镇、城市、医院、学校、公园等区域。
收藏
  • 商品说明
  • 商品参数

   垃圾压缩箱分体机产品简介

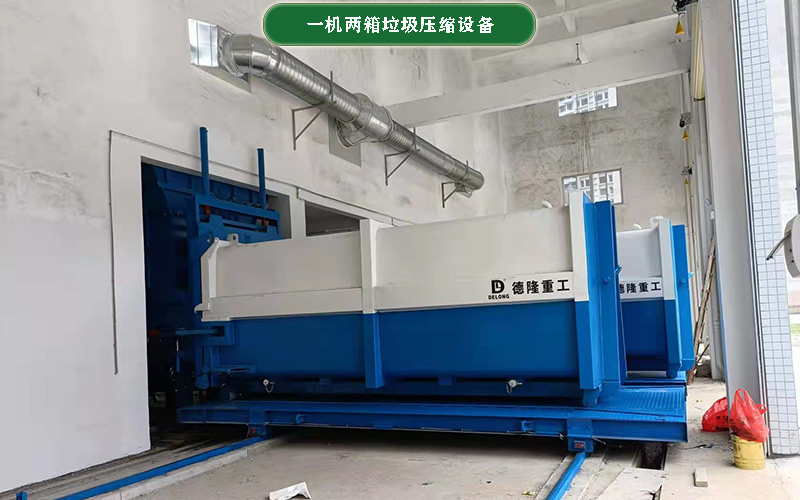

垃圾压缩箱分体机通常采用一机两箱(一个垃圾压缩机,两个垃圾集装箱)的运行方式来进行垃圾的压缩以及转运,也可以根据客户的需求来确定转运形式。例如一机一箱、一机多箱。设备从进料到压缩过程都在设备内密闭的环境中完成,避免了垃圾外露现象的发生。

   垃圾压缩箱分体机产品特点

垃圾压缩箱分体机产品特点


1、具有适应性好、配置灵活多变、不间断作业,提高设备利用率、模块化设计,可根据用户不同需要设计方案等特点。

2、垃圾工房的建造费用低,水平压缩工艺在同处理量条件下,垃圾站的建筑面积相对较小,垃圾房层高较低。

3、操作安全性好,水平垃圾压缩机操作人员在指定位置倒料后,垃圾压缩机的操作具有自动和手动两种控制方式。

4、适应性好,配置灵活多样,通过模块化设计,可根据用户不同需要设计不同方案。

5、转运效率高,可以布置一机两箱,实现不间断作业,提高设备利用率,节省设备资金投入。

   垃圾压缩箱分体机技术参数

产品名称参数名称参数单位备注
垃圾压缩机处理形式压装式

移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。

压缩方式水平压缩
每时垃圾处理量30t/h
每循环垃圾处理量3.8m3
泵站电机功率18.5kW
系统额定工作压力18MPa
额定压缩力650kN
单次压装循环时间(空载)42±2s
推头尺寸(宽×高)1890×800mm
推头行程≥2800mm
压缩油缸缸径≥200mm
投料口尺寸(长×宽)3150×3020mm
外形尺寸(长×宽×高)6200×3500×5150mm
电源3相  5线  380v/50Hz     18.5kw
垃圾集装箱容积22m3
净载16t
外形尺寸(长×宽×高)6100×2500×2400mm
移箱数量2
速度4m/min
功率3.2kW

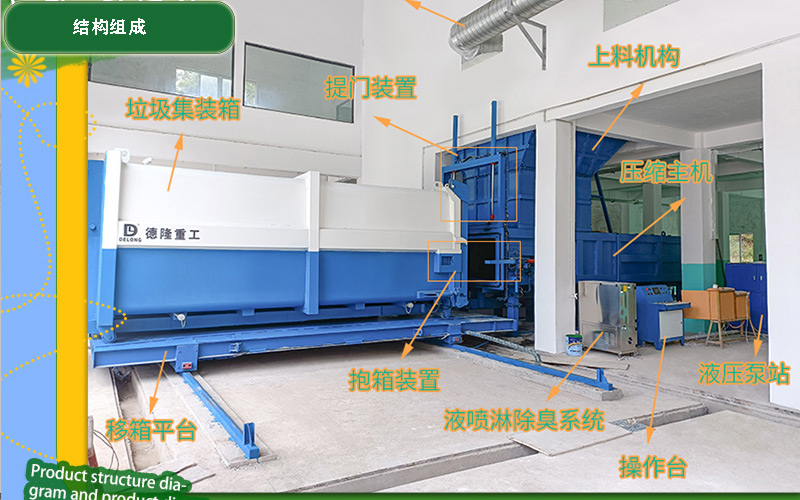

   垃圾压缩箱分体机结构组成

垃圾压缩箱分体机结构组成


一、压缩机总成:

由压缩机体、压缩推头等组成,当生活垃圾进入压缩仓后,启动压缩油缸,推动压缩推头移动,将压缩仓内的垃圾推至分体式垃圾箱内,压缩推头随压缩油缸复位后,等垃圾进入压缩仓后,再次循环工作。

二、翻转装置(选装项):

当满载垃圾的小推车送至收集站后,将小车内的垃圾倒入翻斗内,随后启动倾翻油缸,把翻斗内的垃圾倒入垃圾压缩仓内后,倾翻油缸停留几秒钟后再复位。

三、推拉箱、抱箱与提门装置:

推拉箱装置由推拉箱油缸、拉钩、拉箱导轨合件组成,它根据需要将压缩装置与分体式垃圾箱合拢或分开;抱箱装置由抱箱油缸、抱钩、抱钩转轴合件组成,它根据需要将压缩装置与分体式垃圾箱锁紧或松开;提门装置由提升油缸、提钩、导向杆等组成,当压缩装置与分体式垃圾箱锁紧后,它将闸门提起;当分体式垃圾箱压满后,它将闸门放下。

四、移位装置 :

移位装置主要是用移箱机构平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照一定的速度沿下面预埋安装的轻轨上平稳运行达到移位效果。

五、液压系统:

垃圾压缩机的液压系统主要由叶片泵、电磁溢流阀、电磁换向阀、调速阀、压力继电器、吸油滤油器、回油滤油器、电动机、空气滤清器、液位计、压力表、油箱、油缸等元器件组成。

六、电控系统:

垃圾转运站电控系统主要由配电柜、操作盘、接触器、继电器等控制元件等组成;操作人员通过操作盘实现对压装机的控制。

   垃圾压缩箱分体机工作流程

垃圾压缩箱分体机工作流程

1、垃圾收集车辆进入分体式垃圾中转站,向压缩机上料斗中倾倒垃圾,倒完后垃圾收集车辆继续去收集垃圾。

2、接着压缩机启动料斗举升,向压缩腔中倾倒垃圾,压缩机将垃圾压入垃圾箱体。

3、以上流程周而复始,直至垃圾箱压满。

4、大型垃圾转运车将垃圾箱运送至垃圾填埋场,倾倒后返回分体式垃圾中转站,将空箱与压缩主机对接,开始下一个工作流程。

   垃圾压缩箱分体机客户案例


垃圾压缩箱分体机客户案例
