一体两箱垃圾中转站

外型尺寸
垃圾压缩机外型尺寸(6200×3500×5150);投料口尺寸(3150×3020);垃圾集装箱外型尺寸(6100×2500×2400)
应用范围
分体式垃圾中转站可广泛应用于大中型垃圾转运站、乡镇、城市、医院、学校、公园等区域。
收藏
  • 商品说明
  • 商品参数

一体两箱垃圾中转站是一种采用水平直压技术、垃圾压缩与储存分体设计方式的生活垃圾压缩设备,上料方式有前翻斗分体式、侧翻斗分体式、后翻斗分体式、平台分体式等几种机构,配套转运车辆为车厢可卸式垃圾车,产品结构种类多、适用范围广泛,具有压缩力大、处理效率高、机构运行可靠、可自动循环操作和智能监控、使用寿命长等特点,具有很高的性价比,其小型产品可用于城市环卫系统作为垃圾收集卫星站点适用,大型产品用于中、大型垃圾中转站适用。

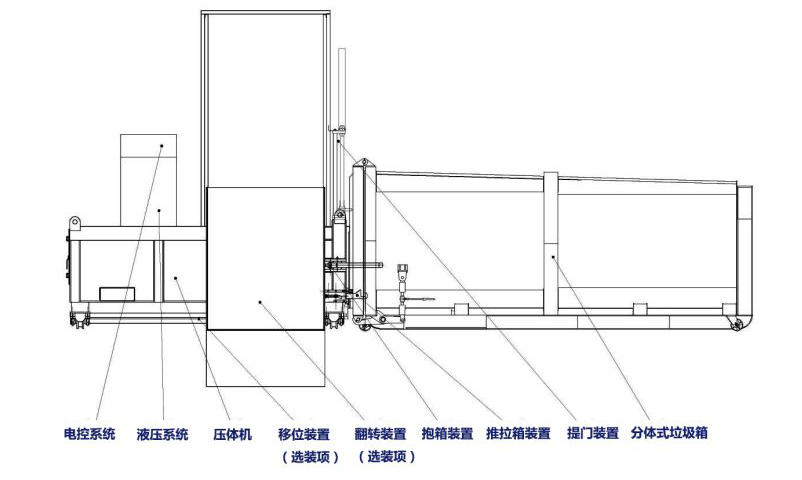

   一体两箱垃圾中转站产品结构

一体两箱垃圾中转站主要由压机总成、翻转装置(选装项)、抱箱装置、推拉箱装置、提门装置、分体式垃圾箱、移位装置(选装项)、液压系统、电控系统等构成。

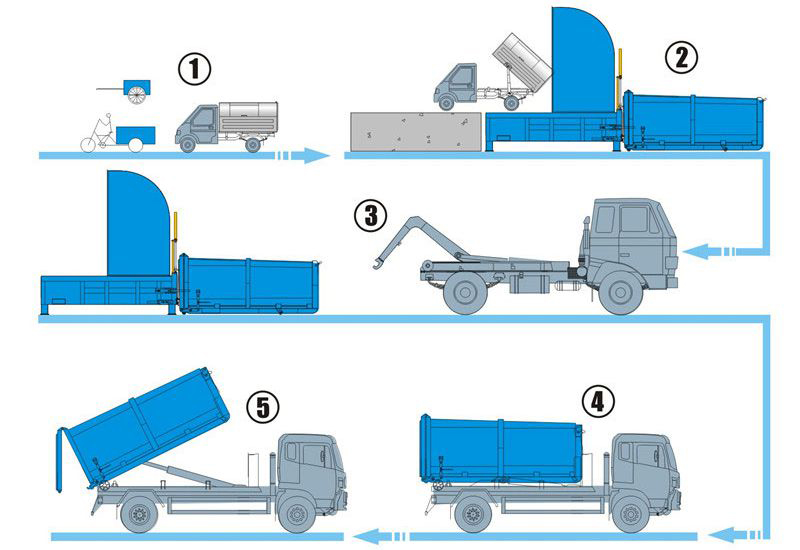

   一体两箱垃圾中转站工作流程

1、垃圾三轮车、车厢可卸式垃圾车收集生活垃圾;

2、把垃圾倒入料斗,翻转料斗,把垃圾倒入压缩箱体,启动推压机构,执行对垃圾水平压缩;

3、垃圾压满后,勾臂车和压缩机对接;

4、把箱体和垃圾一起运往垃圾处理场;

5、卸完垃圾后把空箱拉回垃圾转运站,进入下一个工作流程。



   一体两箱垃圾中转站技术参数


产品名称

参数名称

参数

单位

备注

垃圾压缩机

处理形式

压装式


移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。

压缩方式

水平压缩


每时垃圾处理量

30

t/h

每循环垃圾处理量

3.8

m3

泵站电机功率

18.5

kW

系统额定工作压力

18

MPa

额定压缩力

650

kN

单次压装循环时间(空载)

42±2

s

推头尺寸(宽×高)

1890×800

mm

推头行程

≥2800

mm

压缩油缸缸径

≥200

mm

投料口尺寸(长×宽)

3150×3020

mm

外形尺寸(长×宽×高)

6200×3500×5150

mm

电源

3相  5线  380v/50Hz     18.5kw

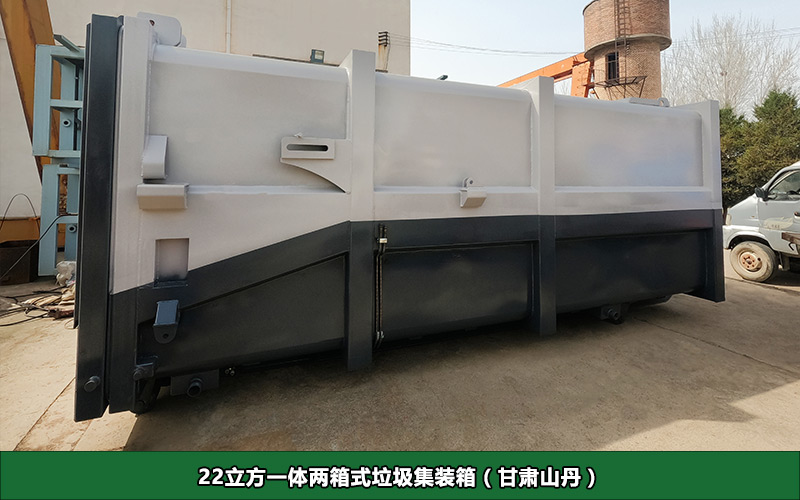

垃圾集装箱

容积

22

m3

净载

16

t

外形尺寸(长×宽×高)

6100×2500×2400

mm

移箱数量

2

速度

4

m/min

功率

3.2

kW
