详细说明

升降式垃圾中转站

外型尺寸
参考6立方升降式垃圾中转站外型尺寸:长5.95x宽3.3x高1.56(米),箱体容积长3.6x宽1.85x高1.05(米),也可以根据客户需求定做;
应用范围
升降式垃圾中转站是目前非常火热的一款垃圾压缩设备,特别适用用于各种生活小区、社区、机关、单位、景区、公园等人口相对密集的区域。
收藏
  • 商品说明
  • 商品参数

   升降式垃圾中转站产品概述

升降式垃圾中转站的压缩、储存全部在地面以下,地面仅一个平台,无任何地上建筑,两侧的举升绞架可将垃圾压缩设备的整体上升致地面以上,与垃圾转运车辆对接。


详情加图 (7).jpg


升降式垃圾中转站采用水平压缩方式,系统工作压力18兆帕,压缩密度可达0.7-0.95吨/立方左右(根据不同种类的生活垃圾),垃圾经压缩后体积减小,密度增加,更加紧实,体积减少三分之一左右,如果是采用10立方的升降式垃圾中转站,压缩满一箱生活垃圾可达到10个立方,也就是说压缩之前的生活垃圾大约有30立方左右,按照10方的垃圾转运车进行运输,没有压缩之前的生活垃圾需要三车才能清理完,而压缩后的生活垃圾呈豆腐块状,一车就能拉走了,可以大量减少车辆和工作人员的使用率,降低运输次数,同时也减少了耗油费用,给环卫垃圾站节省不少成本。




   升降式垃圾中转站结构组成

升降式垃圾中转站设备是由垃圾压缩机、举升绞架、液压系统、电气系统、污水收集系统组成;便于拖拉机、地排车、三轮车及小型农用车直接倾倒,每次可压缩5吨垃圾;且运输垃圾时只运输垃圾压缩块不运输压缩设备。




举升绞架采用加厚钢板焊接而成,坚固平稳、安全可靠;结构采用平行四边形绞架形式,工作时候一边固定,另一边滑动,具有行程放大功能,这种结构不但能是压缩箱举升平稳,而且能减少举升油缸的行程,降低成本;举升架通过销轴与压缩箱链接,通过举升油缸的动作完成压缩箱的升降;举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。

   升降式垃圾中转站技术参数表

项   目

单位

6立方

8立方

10立方

日处理量

t

40-60

50-70

60-80

液压系统压力

MPa

21

21

25

工作压力

MPa

16-18

16-18

16-18

外形尺寸(长×宽×高)

mm

5950×3300×1560

5950×3300×1560

6900×3300×1830

箱体容积(长×宽×高)

mm

3600×1850×1050

3650×1850×1200

4000×1830×1400

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm拼焊

12mm、10mm拼焊

14mm、10mm拼焊

工作电压

V

380

配套电机功率

KW

10

15

15

额定压缩力

T

45

55

63

压缩缸行程

mm

3710

3900

4560

压缩密度

t/m3

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

mm

≤1600

投料口尺寸

mm

1800×800(根据客户需求可调整

1800×800(根据客户需求可调整)

1700×900(根据客户需求可调整

压缩油缸(共一支)

mm

Ф178x1730x3710(行程)

Ф180x1730x3900(行程)

Ф180x1990x4560(行程)

举升油缸(共二支)

mm

Ф165x2118x1134(行程)

Ф140x2118x1134(行程)

Ф160x2410x1349(行程)

箱门油缸(共两只)

mm

Ф65x685x435(行程)

Ф50x685x435(行程)

Ф50x930x555(行程)

控制形式


操作台按钮操作或遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置

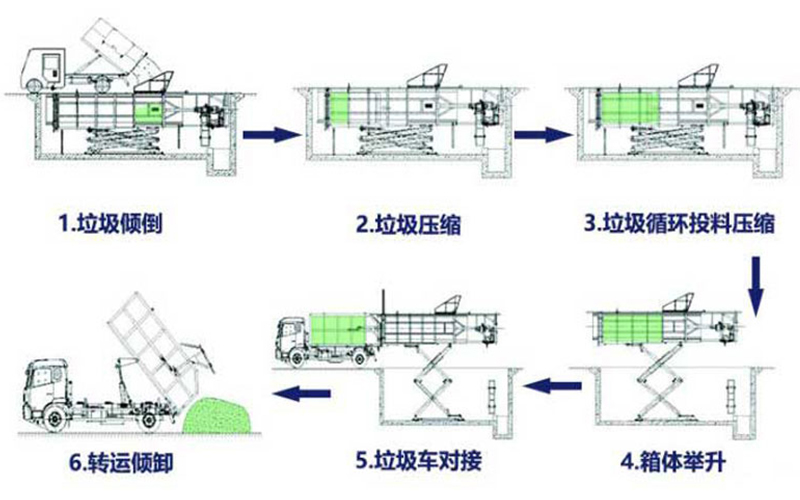

   升降式垃圾中转站工作流程


1、将周边的各种生活垃圾收集后,倾倒于升降式垃圾中转站的压缩箱体内;

2、升降式垃圾中转站投料门关闭后、进行垃圾压缩;

3、压缩一块垃圾块后,再次循环投料压缩,压缩满为止;

4、当升降式垃圾中转站压缩箱体的垃圾压缩满以后,将箱体举升;

5、垃圾车过来对接,运走压缩后的垃圾,整台设备重新降于地下继续收集垃圾;

6、垃圾车将垃圾转运到垃圾填埋场或处理场进行倾卸。

   升降式垃圾中转站客户案例


客户现场 (1).jpg

项   目

单位

6立方

8立方

10立方

日处理量

t

40-60

50-70

60-80

液压系统压力

MPa

21

21

25

工作压力

MPa

16-18

16-18

16-18

外形尺寸(长×宽×高)

mm

5950×3300×1560

5950×3300×1560

6900×3300×1830

箱体容积(长×宽×高)

mm

3600×1850×1050

3650×1850×1200

4000×1830×1400

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm拼焊

12mm、10mm拼焊

14mm、10mm拼焊

工作电压

V

380

配套电机功率

KW

10

15

15

额定压缩力

T

45

55

63

压缩缸行程

mm

3710

3900

4560

压缩密度

t/m3

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

mm

≤1600

投料口尺寸

mm

1800×800(根据客户需求可调整)

1800×800(根据客户需求可调整)

1700×900(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф178x1730x3710(行程)

Ф180x1730x3900(行程)

Ф180x1990x4560(行程)

举升油缸(共二支)

mm

Ф165x2118x1134(行程)

Ф140x2118x1134(行程)

Ф160x2410x1349(行程)

箱门油缸(共两只)

mm

Ф65x685x435(行程)

Ф50x685x435(行程)

Ф50x930x555(行程)

控制形式


操作台按钮操作或遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置


×
