详细说明

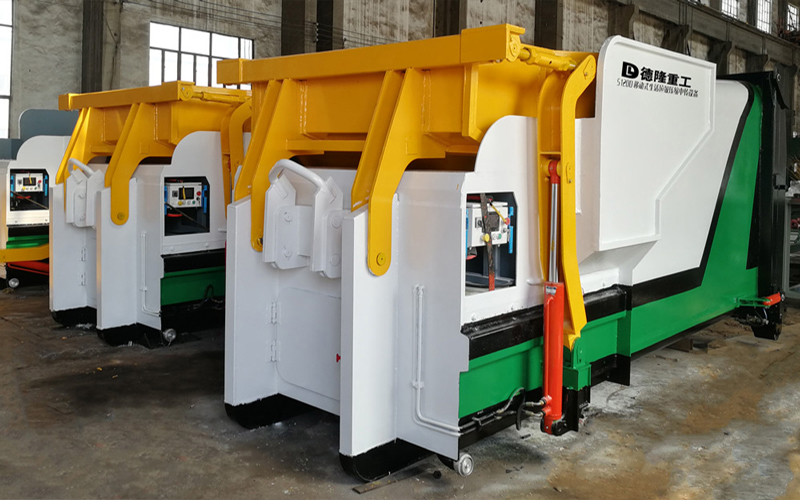

一体式垃圾中转站

外型尺寸
一体机垃圾中转站外型尺寸(长*宽*高)mm,5000*2500*2500;
应用范围
一体机垃圾中转站可使用在高速公路、景区、部队、公园、小区、社区等区域的生活垃圾收集,提高了城区、社区等场所的整体形象及美观,进而提高了社会的低碳增强环保意识和广大人民的环境保护理念。
收藏
  • 商品说明
  • 商品参数

   一体式垃圾中转站产品介绍

一体式垃圾中转站是垃圾压缩机和垃圾箱体为一个整体的垃圾压缩设备,具有建站面积小、机动灵活、噪音小、方便灵活等特点。釆用翻转式料斗的上料装置来实现垃圾的填装,推铲油缸的运动驱动推铲推出、缩回实现垃圾的压缩处理。该设备配合大型勾臂车使用。其翻转式料斗的上料装置,适合垃圾桶、袋装垃圾、电动三轮车、人力车及1.5吨以下,宽度不大于1.8米的小型机动车上料等上料方式。


一体式垃圾中转站


   一体式垃圾中转站应用优势

占地面积小,仅仅需要一个十几方左右的位置,也可无需专门环卫站房,不需复杂的配套设施,只需380V、50Hz、接地保护的三相五相外接电源插口,输出功率不低于7.5KW,供污水排放的下水道、硬化平整的路面即可开始使用。


一体式垃圾中转站


一体式垃圾中转站同时拥有固定站易于管理和后装车机动灵活的优势。整机外形美观可与现代城市环境相协调,设备的停放及运输过程中均处于密封状态,设备可根据地方的规划来确定收集方式选型,采用多点统一规划管理的方式,与清运系统市场化运作易接轨,配套的大型车厢可卸式垃圾车进行统一管理,采用一车多设备的运行方式来进行垃圾中转站的转运,来提高车辆的运输效率,减少运输成本。


一体式垃圾中转站


   一体式垃圾中转站技术参数表

外型尺寸(长*宽*高)mm

5000*2500*2500

日处理量(t/8h)

40/60

自重(t)

5.5

箱体容积(m3)

12

压缩腔容积(m3)

1.8

上料斗容积(m3)

2.0

压缩力(kn)

340

压实密度(t/m3)

≥0.75

压缩循环时间(s)

38s

液压系统压力(Mpa)

22Mpa

配套电机功率(kw)

5.5

运行噪音(dB)

≤65

电器控制系统

PLG界面显示智能系统

压缩方式

水平压缩

   一体式垃圾中转站结构组成

由垃圾箱体、压缩仓、上料斗装置、排污口、液压系统和电控系统组成一体式垃圾中转站。


一体式垃圾中转站


   垃圾箱体   将垃圾压缩后的装载容积,由箱体后门、箱体和推头组成;其中箱体是垃圾储存的场所,推头是将垃圾从压缩仓压入垃圾箱的施压机构,能有效地对垃圾进行破碎和压缩;箱体后门是将垃圾卸出的装置;

   压缩仓   执行压缩作业的部件,压缩仓是将垃圾进行压缩的主要场所;

   上料斗装置   压缩机的投料装置,安装在压缩机体的前部;将收集到的垃圾翻转到垃圾压缩仓中;

   排污口   用于排放垃圾在压缩中产生的污水,同时设有清污口,便于清理排污口的垃圾并辅助排污;

   液压系统   整个液压泵站均安装在抽屉式的泵支架上,结构紧凑,节能环保;该系统的主要元件均采用正规厂家品牌,提高系统可靠性高,噪声低;


一体式垃圾中转站


   电控系统   整个压缩机的控制中枢,所有动作均由PLC程序控制,可实现以下主要功能:

(1)液压系统保护:当液压系统油温较高时,系统将自动启动冷却系统;当油温过低时,系统自动启动液压油加热系统,直到油温升高到合适的温度;

(2)可实现自动压缩循环,当按下压缩循环按钮,推头可在压缩仓内自动地来回运动;

(3)可实现故障自动诊断,当压缩机不能正常工作时,能自动地判断故障原因,并显示在显示屏上;

(4)压满报警:当垃圾箱内的垃圾被压装到到达密度时,通过分析液压系统的压力值,从安全、保护设备和效率的角度出发,此时系统自动报警。

   一体式垃圾中转站工作流程

一体式垃圾中转站

1、勾臂式垃圾压缩机将空的一体式垃圾中转站放在垃圾站中;

2、环卫工人将周边收集装满垃圾的三轮车、手推车等收集车辆进入中转站后,可直接将生活垃圾倾倒进压缩机上料斗里面;

3、上料斗放满后,将上料斗翻转,将生活垃圾倒入垃圾压缩仓进行垃圾压缩,待垃圾压缩好后,上料斗放回原处,等待下一组循环;

4、垃圾压缩箱的垃圾压缩满以后,会发出满箱信号,压缩机自动停止压缩垃圾;

5、将勾臂车的底盘倒进车位,钩起整个移动式垃圾压缩设备,将装满垃圾的设备运往垃圾处理场。

   一体式垃圾中转站客户案例

一体式垃圾中转站


外型尺寸(长*宽*高)mm

5000*2500*2500

日处理量(t/8h)

40/60

自重(t)

5.5

箱体容积(m3)

12

压缩腔容积(m3)

1.8

上料斗容积(m3)

2

压缩力(kn)

340

压实密度(t/m3)

≥0.75

压缩循环时间(s)

38s

液压系统额定压力(Mpa)

22Mpa

配套电机功率(kw)

5.5

运行噪音(dB)

≤65

电器控制系统

PLG界面显示智能系统

压缩方式

水平压缩



×
