整体式垃圾中转站

外型尺寸
整体式垃圾中转站外型尺寸(长*宽*高)mm,5000*2500*2500;
应用范围
整体式垃圾中转站可使用在高速公路、景区、部队、公园、小区、社区等区域的生活垃圾收集,提高了城区、社区等场所的整体形象及美观,进而提高了社会的低碳增强环保意识和广大人民的环境保护理念。
收藏
  • 商品说明
  • 商品参数

   整体式垃圾中转站产品概述

整体式垃圾中转站是集垃圾收集、垃圾压缩处理、垃圾转运为一体的生活垃圾处理设备,也是一个可移动的大容量垃圾压缩箱,整体看上去就是一个大型的箱体。日处理量60~80吨,压缩方式为水平压缩工艺,压缩密度在0.7吨/立方-0.9吨/立方(根据垃圾种类的不同而不同)容积为12立方-22立方米不等(可根据用户需求定做不同大小的箱体容积)。

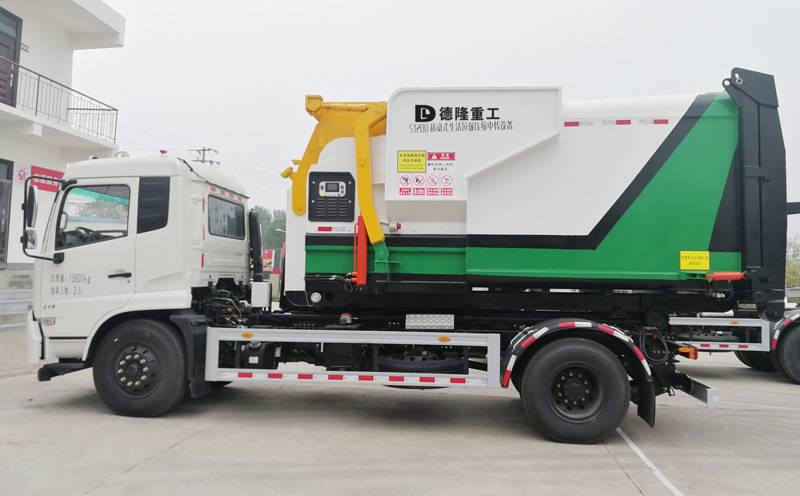

整体式垃圾中转站


整体式垃圾中转站主要是将松散垃圾进行压缩处理,并且垃圾在转运过程中“不中转”、“不落地”、“减少污染”,可避免垃圾收集、转运过程中垃圾裸漏、飘洒、异味造成的二次环境污染并减少其垃圾运输费用,节约成本。

   整体式垃圾中转站技术参数表

名称

单位

参数

料斗形式


前端式

压缩方式


水平压缩

外形尺寸(长×宽×高)可根据要求定制

mm

5000×2500×2500(不含料斗长度)

设备垃圾处理能力

t

60-80

垃圾箱容积(可定制)

m3

12

压缩腔有效容积

m3

1.8

垃圾料斗容积

m3

2

箱体材料


国标Q235B

箱体厚度

Mm

10

系统额定压力

Mpa

22

电压

V

380

电机功率

KW

5.5

运行噪音

db

≤65

压实密度

t/m3

≥0.75

一次压缩循环时间

s

≤40

垃圾桶


可配备120、240升标准垃圾

控制方式


PLC控制

显示方式


触控液晶显示屏幕

操作方式


面板操作、遥控操作


   整体式垃圾中转站结构组成

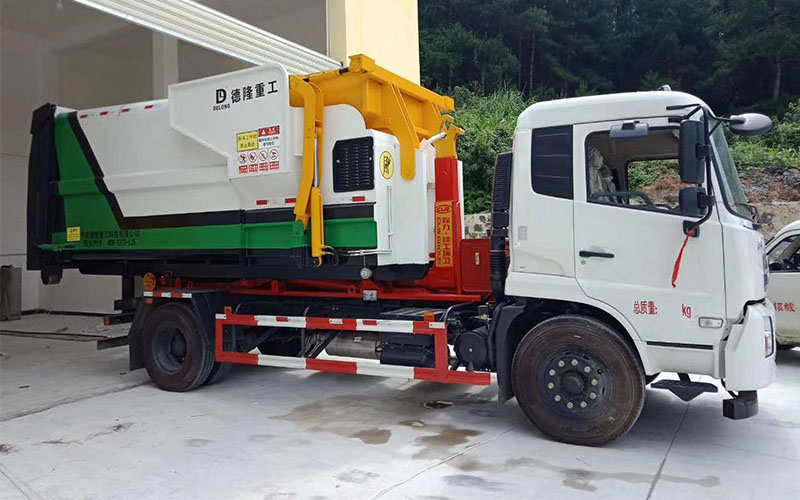

整体式垃圾中转站

   翻转料斗机构   也称做上料斗装置,安装在整体式垃圾中转站箱体的前部,是移动式垃圾压缩机的投料装置,用于将收集到的垃圾翻转到垃圾压缩仓中。

   压缩机头   执行压缩作业的部件,是生活垃圾进行压缩处理的主要部件。

   液压控制系统   液压控制系统分为液压动力单元和电气控制系统,为垃圾压缩设备提供的动力。

(1)液压动力单元:

液压动力单元是一种集成式液压动力泵站。它由螺纹插装阀与进口元件、油泵、电动机、油箱有机地结合为一体,组成了结构紧凑的液压动力单元。采用下抽拉式布置,安装在抽屉式的泵支架上,结构紧凑,节能环保;该系统的主要元件均采用正规厂家品牌,提高系统可靠性高,噪声低。


整体式垃圾中转站


(2)电气控制系统:

是整体式垃圾中转站的控制中枢,所有动作均由PLC程序控制,可实现各动作单独运动、各动作间互锁、电液控制、程序智能控制;操作安全简便,可靠性高;配有显示系统、安全保护系统和智能系统;采用功率与5.5Kw的电机,*实际应用的同时降低能耗,为用户节约运营成本。

   垃圾箱体   将垃圾压缩后的装载容积,由箱体后门、箱体和推头组成;其中箱体是垃圾储存的场所,推头是将垃圾从压缩仓压入垃圾箱的施压机构,能有效地对垃圾进行破碎和压缩;箱体后门是将垃圾卸出的装置;

   排污口   用于排放垃圾在压缩中产生的污水,同时设有清污口,便于清理排污口的垃圾并辅助排污。


   整体式垃圾中转站适用范围


整体式垃圾中转站


适用于对城区内小区、乡镇、街道周边、居民点、厂矿、机关院校、医院、旅游景区、社区、大中城市菜市场及餐饮集中区域等人口密集场所的生活垃圾以及固体废弃物的收集、压缩减容和封闭转运。也适用场地较小条件下新建转运站的使用和老式垃圾站的改造使用。例如:路边绿化带、场地的角落、生活小区等场所。

   整体式垃圾中转站工作流程




1、车厢可卸式垃圾车将空的整体式垃圾中转站放在指定的位置;

2、当从各处收集装满垃圾的三轮车、手推车进入中转站时,可直接将生活垃圾倾倒进压缩机上料斗中;

3、上料斗放满后,将上料斗翻转,将生活垃圾倒入垃圾压缩仓进行垃圾压缩,待垃圾压缩好后,上料斗放回原处,等待下一组循环;

4、车箱装满时会发出满箱信号,压缩机自动停止压缩垃圾;

5、将汽车底盘倒进车位,钩起机箱,将垃圾运往垃圾处理场。
