详细说明

一体式垃圾压缩箱

外型尺寸
12立方一体式垃圾压缩箱外型尺寸(长×宽×高):5000mm×2500mm×2500mm
应用范围
可用在高速公路、景区、部队、公园、小区、社区等区域的生活垃圾收集,提高了城区、社区等场所的整体形象及美观,进而提高了社会的低碳增强环保意识和广大人民的环境保护理念。
收藏
  • 商品说明
  • 商品参数

   一体式垃圾压缩箱产品简介

一体式垃圾压缩箱(又称移动式垃圾压缩设备)主要用于对城区街道、商业区、居民工厂、学校、医院的生活垃圾进行收集转运。采用水平压缩技术,压缩机和垃圾箱成为整体,对收集来的松散生活垃圾直接压入封闭式的垃圾箱内进行压缩减容,排出垃圾中所含污水和气体,再用车厢可卸式垃圾车转运。主要适用于人力车及1.5吨以下,宽度不大于1.8米的小型机动车上料的垃圾收集方式。


一体式垃圾压缩箱


vvv一体式垃圾压缩箱土建要求

建站方式简单,土建费用少,设备实用,站内相关要求如下:


一体式垃圾压缩箱


1、选择地址:由于垃圾中转站车辆进出频繁,也为了避免垃圾中转站对周边环境造成影响,故应选择在公共地点边角处、交通便利的地方。

2、垃圾站房要求:建议每站布置1套设备,单个设备开间宽度大于等于5米,室内净空高度大于4.5米、不小于6米;房屋高度应离地面中转站房门高度应大于5米,转运站的大门应考虑安装电动卷闸门;设备前端与车辆对接处向外5.5米内坡度不得大于3*,以利于车辆对设备的对接。

厂房内水泥地面应平整,载荷应为20KN/㎡,混凝土强度不小于C30,厚度不小于200mm,地表层为环氧树脂地面。地面平整度不大于士3mm。厂房外拉臂车作业场地地面强度必须满足50吨重载车的承载要求。


一体式垃圾压缩箱


3、垃圾站房屋需要设计有返水坡度,垃圾站房屋外设置一条截水沟,水沟长度大于站房宽度,盖板要求能够承受重型卡车重量,建议使用铸铁盖板,土建提供。

4、移动式垃圾中转站应于站内配套设施(包括但不限于站内围挡、水电路、配电箱与电气设施等)进行无缝连接,场地内若有影响的设施需配合进行移位。

5、基坑开挖,平整场地,地面回填,因重型车辆频繁进出,需对垃圾站及周边道路进行硬化,阴井/水沟等盖板进行加固,以满足承载要求。

6、配合垃圾压缩箱安装,每间房需设置渗井及排污管道(通径不低于φ400mm,管道起始深度不小于 100mm,按水的流向设计*的泛水坡度)供压缩箱排污水使用(具体要求以设备要求为准),排污管接入沉淀池后接入院内或市政污水管网。



   一体式垃圾压缩箱技术参数

外型尺寸(长*宽*高)mm

5000*2500*2500

日处理量(t/8h)

40/60

自重(t)

5.5

箱体容积(m3)

12

压缩腔容积(m3)

1.8

上料斗容积(m3)

2

额定压缩力(kn)

340

压实密度(t/m3)

≥0.75

压缩循环时间(s)

38s

液压系统额定压力(Mpa)

22Mpa

配套电机功率(kw)

5.5

运行噪音(dB)

≤65

电器控制系统

PLG界面显示智能系统

压缩方式

水平压缩

   一体式垃圾压缩箱结构组成

一体式垃圾压缩箱由箱体总成、翻转机构及料斗、液压系统及电器系统、排污口等组成。


1、箱体总成:分为压缩仓总成、垃圾箱体总成是执行压缩作业的部件,压缩仓是将垃圾进行压缩的通道,垃圾箱是将垃圾压缩后的装载容积。

2、翻转机构及料斗:垃圾举升杌构,用于将收集到料斗的生活垃圾倾倒入压缩腔内进行压缩

3、液压系统及电器系统:整个设备的动力及控制系统,驱动压缩头将垃吸压入箱体。

4、排污口:排出垃圾在压缩过程中产生的污水。

   一体式垃圾压缩箱工作流程


1、垃圾收集、压缩:

城区内的居民生活垃圾收集后由人力板车、三轮车或小型自卸车运到压缩机旁,将垃圾倾倒入压缩机的上料机构垃圾斗内,然后操作上料机构将垃圾倒入垃圾压缩机的压缩仓内,操作压缩循环按钮对倒入压缩仓内的垃圾进行压缩,重复上述过程直至压满报警,操作上料机构上升按钮至上料斗罩在压缩仓的上方,处于转运状态。

2、装箱上车:

车厢可卸式垃圾车倒入至压缩机的正前方,使拉臂钩对准与压缩机的吊钩,操作车厢可卸式垃圾车将压缩机拉上车,并锁好压缩机。

3、垃圾转运:

开动车厢可卸式垃圾车,将装满垃圾的压缩机开出垃圾站,并运往填埋场或其它垃圾处理场。

4、垃圾箱卸料:

拉臂车到达填埋场或其它垃圾处理场后,通过拉臂车液压系统将压缩机上的卸料门的锁紧装置松开,然后操纵拉臂举升机构将压缩机举起至*将箱内垃圾卸出。

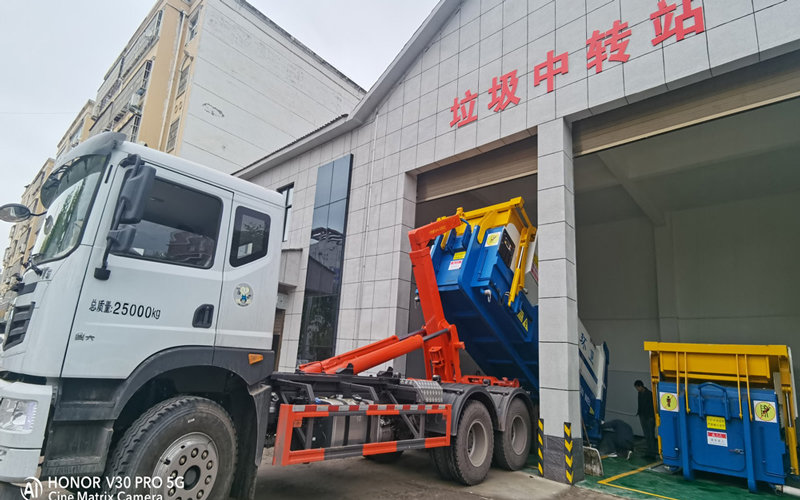

客户现场 (1).jpg

   一体式垃圾压缩箱技术参数


外型尺寸(长*宽*高)mm5000*2500*2500
日处理量(t/8h)40/60
自重(t)5.5
箱体容积(m3)12
压缩腔容积(m3)1.8
上料斗容积(m3)2
额定压缩力(kn)340
压实密度(t/m3)≥0.75
压缩循环时间(s)38s
液压系统额定压力(Mpa)22Mpa
配套电机功率(kw)5.5
运行噪音(dB)≤65
电器控制系统PLG界面显示智能系统
压缩方式水平压缩


×
