详细说明

举升式垃圾压缩设备

外型尺寸
参考6立方举升式垃圾压缩设备外型尺寸:长5.95x宽3.3x高1.56(米),箱体容积长3.6x宽1.85x高1.05(米),也可以根据客户需求定做;
应用范围
举升式垃圾压缩设备是目前非常火热的一款垃圾压缩设备,特别适用用于各种生活小区、社区、机关、单位、景区、公园等人口相对密集的区域。
收藏
  • 商品说明
  • 商品参数

   举升式垃圾压缩设备产品简介

举升式垃圾压缩设备是一种将垃圾的卸(出)料、压缩、储存集合在一起的垃圾处理设备,压缩方式釆用水平压缩式,举升方式采用两侧举升式。垃圾箱体整体落于地下,利用地下空间将垃圾密闭在箱体内,地面上无垃圾外露现象,压缩垃圾产生的污水经排污管道直接流入污水井内,然后由污水泵排到城市污水管网。


举升式垃圾压缩设备


垃圾转运流程为待收集到中转站的垃圾倒入垃圾箱体压缩仓库后,经过数次“倾倒一压缩一再倾倒”的过程,将松散的垃圾压缩成高密度的块状,用推铲机构将之推入封闭的垃圾运输车车厢内,然后由其转运至垃圾处理厂(场)进行处理。


举升式垃圾压缩设备


   举升式垃圾压缩设备技术参数


项   目

单位

6立方

8立方

10立方

日处理量

t

40-60

50-70

60-80

液压系统压力

MPa

21

21

25

工作压力

MPa

16-18

16-18

16-18

外形尺寸(长×宽×高)

mm

5950×3300×1560

5950×3300×1560

6900×3300×1830

箱体容积(长×宽×高)

mm

3600×1850×1050

3650×1850×1200

4000×1830×1400

箱体底钢板

mm

8

箱体侧板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm拼焊

12mm、10mm拼焊

14mm、10mm拼焊

工作电压

V

380

配套电机功率

KW

10

15

15

额定压缩力

T

45

55

63

压缩缸行程

mm

3710

3900

4560

压缩密度

t/m3

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

mm

≤1600

投料口尺寸

mm

1800×800(根据客户需求可调整)

1800×800(根据客户需求可调整)

1700×900(根据客户需求可调整)

压缩油缸(共一支)

mm

Ф178x1730x3710(行程)

Ф180x1730x3900(行程)

Ф180x1990x4560(行程)

举升油缸(共二支)

mm

Ф165x2118x1134(行程)

Ф140x2118x1134(行程)

Ф160x2410x1349(行程)

箱门油缸(共两只)

mm

Ф65x685x435(行程)

Ф50x685x435(行程)

Ф50x930x555(行程)

控制形式


操作台按钮操作或遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置


   举升式垃圾压缩设备产品特点


举升式垃圾压缩设备


1、垃圾从投送口投入,一般一次性可投入2~3立方的垃圾。

2、垃圾压缩设备在安装好之后,在设备的上面只能看到设备的卸料口和液压泵站,垃圾压缩的过程是在地下进行的。

3、设有安全装置,当环卫工人在清理地坑内垃圾时,打开安全装置,可防止举升油缸万一内泄造成压缩箱下降。

4、垃圾清运只需要将设备升上来,与垃圾转运车辆对接,即可完成自动装车转运,整个垃圾装车过程无需人工劳动,只要操作遥控按钮即可,清运过程大约三分钟左右,省时省力。


   举升式垃圾压缩设备结构组成

垃圾站由垃圾箱体总成、压缩机构、举升机构、液压控制系统,电器控制系统组成。


举升式垃圾压缩设备

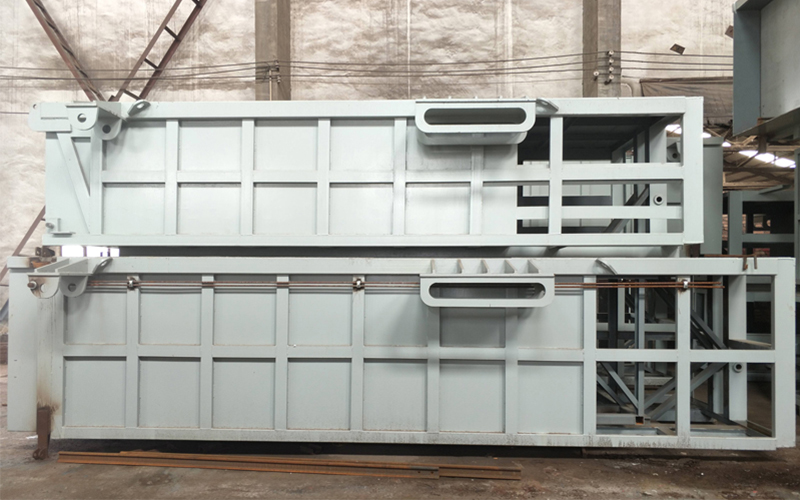

1、垃圾箱体总成:

垃圾箱体由压缩箱体、压缩推铲、压缩油缸、箱体前门、前门锁紧装置、前门锁紧油缸、活动上盖以及检修孔组成;压缩箱体是整个设备的主要受力部件,其上下底板和侧板全部用钢板焊接而成,并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。


举升式垃圾压缩设备

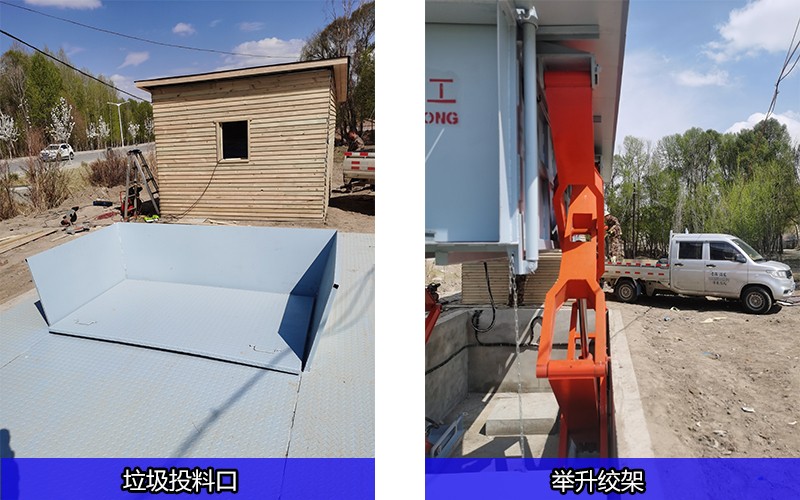

2、举升机构:

举升机构(绞架装置)采用10mm×10mm加厚钢板焊接而成,坚固平稳、安全可靠;结构采用平行四边形绞架形式,工作时候一边固定,另一边滑动,具有行程放大功能,这种结构不但能是压缩箱举升平稳,而且能减少举升油缸的行程,降低成本;举升架通过销轴与压缩箱链接,通过举升油缸的动作完成压缩箱的升降;举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。


举升式垃圾压缩设备

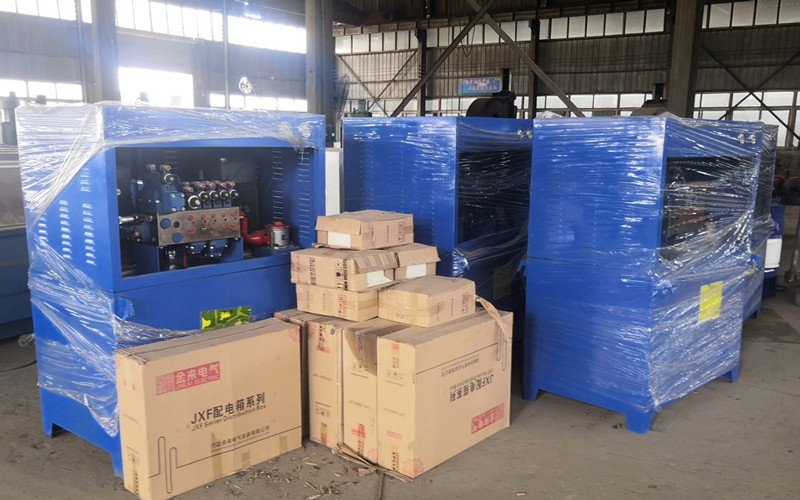

3、液压控制系统:

采用单电机带双联泵工作,低压时双泵供油可快速运行,高压时低压泵卸荷,高压泵单独工作高压慢行。


举升式垃圾压缩设备


4、电器控制系统:

设标准操作柜和无线遥控器两程操作模式,各个动作具有远程操作、遥控系统,操作人员既可在操作间内进行操作也可用无线遥控器在室外(安全操作范围内)操作,操作电压为240V安全电压。


举升式垃圾压缩设备
