水平式垃圾压缩设备

外型尺寸
6立方水平式垃圾压缩设备外型尺寸:长5.95x宽3.3x高1.56(米),箱体容积长3.6x宽1.85x高1.05(米),也可以根据客户需求定做。
应用范围
水平式垃圾压缩设备是目前非常火热的一款垃圾压缩设备,特别适用用于各种生活小区、社区、机关、单位、景区、公园等人口相对密集的区域。
收藏
  • 商品说明
  • 商品参数

   水平式垃圾压缩设备产品简介

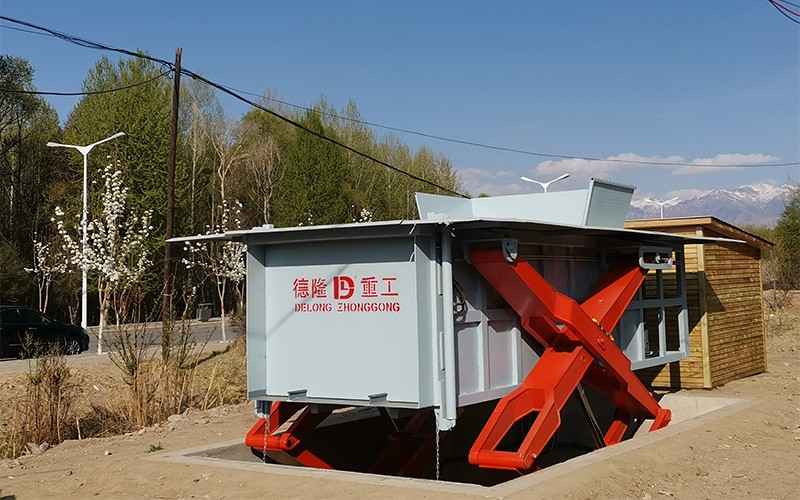

水平式垃圾压缩设备也可以成地埋式垃圾压缩站,垃圾压缩设备将垃圾的卸(出)料、压缩、储存集合在一起,即整个设备落于1.5-1.8米深度的地坑内,只有上盖板和投料口露出地面,上盖板可与根据周围环境协调装饰,达到融为一体的效果。地埋式垃圾压缩站利用地下空间将垃圾密闭在箱体内,地面上无垃圾外露现象,压缩垃圾时,挤压出来的污水经排污管道直接流入污水井内,然后由污水泵排到城市污水管网或直接采用吸污车吸走。


水平式垃圾压缩设备


水平式垃圾压缩设备主要用于对城市、乡镇的生活垃圾压缩减容的作用。在小区、村庄、厂矿、公园、景区、街道边、院校等区域的小型垃圾中转站建设一套地埋式垃圾站,能有效的提高周边居民生活垃圾以及固体废弃物的收集、压缩减容和封闭转运。


水平式垃圾压缩设备


   水平式垃圾压缩设备工作原理


水平式垃圾压缩设备


通过各种垃圾收集运输车辆或其它途径将松散垃圾倾倒入垃圾压缩设备内,由其压缩机构对垃圾进行压缩,经过多次垃圾投放及压缩循环,压满一箱垃圾后,由垃圾压缩中转站的举升机构,将垃圾压缩中转站箱体升出地面,垃圾压缩中转站升出地坑并与垃圾转运车辆对接后,打开箱门,通过挤压推板将箱体内的压缩垃圾块转移到运输车辆箱体内,运输车辆离开箱体后关闭箱门,垃圾压缩中转站回落至地坑内,开始下一轮的垃圾收集、压缩、转移作业。

   水平式垃圾压缩设备技术参数

项   目

单   位

参   数

箱体容积

M3

6

日处理量

40-60

液压系统压力

兆帕

21

工作压力

兆帕

16-18

外形尺寸

长5.95x宽3.3x高1.56

箱体容积

3.6x1.85x1.05

箱体底面钢板

mm

8

箱体侧面板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm钢板拼装焊接

铰架举升装置支座

mm

25mm、20mm钢板拼装焊接

工作电压

伏特

380

配套电机功率

千瓦

15

额定压缩力

45

压缩缸行程

3.9

压缩密度

吨/立方米

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

≤1.6

投料口尺寸

1.8×0.8(根据客户需求可调整)

控制形式


遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置

   水平式垃圾压缩设备产品结构

由举升装置(包含举升铰架、举升油缸、上下支座和保险支撑杆)、压缩箱体总成(压缩箱体、压缩箱体前门、压缩推铲、垃圾投放口、可活动上盖和检修口)、液压泵站、电气控制系统组成水平式垃圾压缩设备。

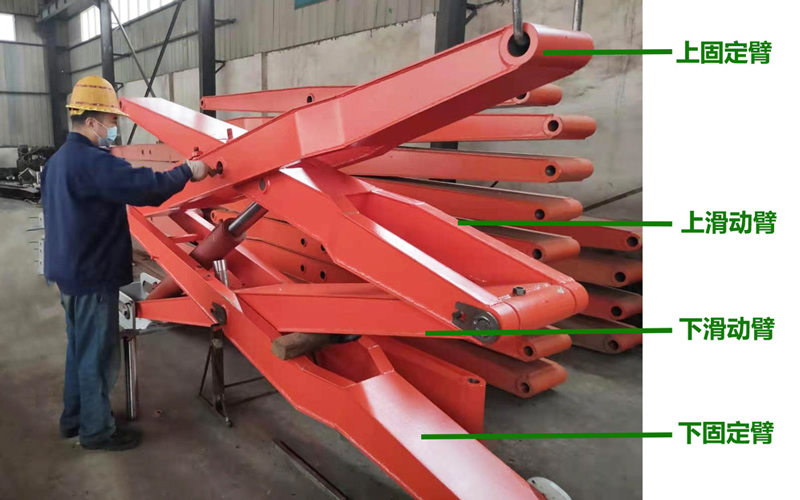

   举升装置

举升方式可设计成两侧举升,或底部举升两种结构。主要作用是将压缩箱体进行上升和下降动作,确保每个动作平稳可靠。举升装置将压缩箱体举升以后与垃圾转运车辆对接,待垃圾装车完成后,将压缩箱体下降落入地坑内。


水平式垃圾压缩设备


设备主体架上配备防箱体坠落安全装置,能够确保操作人员清理基坑垃圾时的人身安全和设备安全。此装置由 30mm 厚的钢板数控下料成型, 清理地坑时,支撑轴横装在安装上固定臂与上滑动臂之间, 并固定在两端螺杆上,防止由于举升油缸内泄造成压缩箱下降。

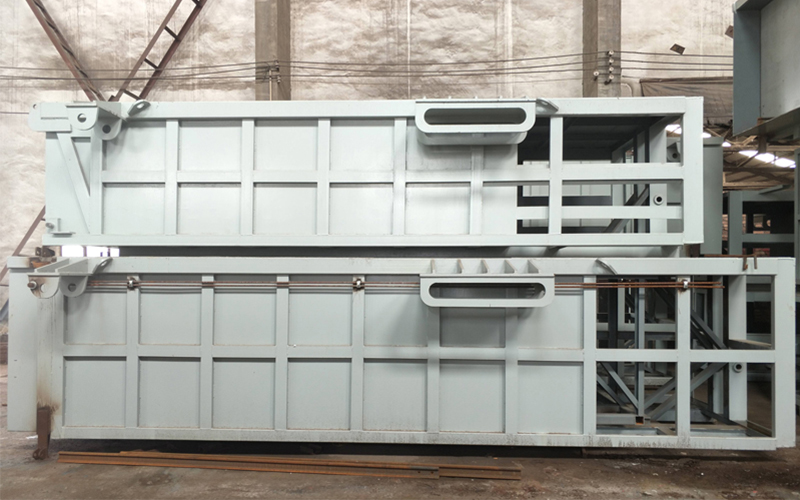

   压缩箱体总成

压缩箱体是水平式垃圾压缩设备的主要受力部件,其上下底板和侧板全部用加厚钢板焊接而成,垃圾压缩箱体的侧板为 6mm 厚钢板,底板为 8mm 厚钢板(材质为 Q345B)并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。此铰耳座由 25mm 钢板和 20mm 钢板拼装焊接成型,提供强度。压缩箱体底部的两条轨道使用15#轻轨,采用分段对称焊接工艺,确保轨道垂直度和水平度。压缩推铲与轨道接触的地方三面采用耐磨材质,提高推板装置和轨道的使用寿命。


水平式垃圾压缩设备


   液压泵站

采用单电机带双联泵工作,零压启动;低压时双泵供油可快速运行,高压时低压泵卸荷,高压泵单独工作高压慢行;工作程序由控制器控制,压缩时控制压力继电器,压力达到18-20兆帕时延时10秒,推铲可自动退回;举升油缸由行程开关控制,只有压缩箱体举升出地面以后前门油缸才能动作,这样可防止压缩箱在地坑内由于误操作将前门打开,损坏前门;主要配件采用正规厂家产品。




   电气控制系统

设标准操作柜和无线遥控器两程操作模式,操作人员既可在操作间内进行操作也可用无线遥控器在室外操作,任何一种操作方式出现故障,另一种操作方式可继续操作设备,不间断作业,作业效率高。各个动作具有远程操作、遥控系统,操作人员既可在操作间内进行操作也可用无线遥控器在室外(安全操作范围内)操作。


水平式垃圾压缩设备


   水平式垃圾压缩设备工作流程


1、设备落于地下(基坑内),投料门开启,垃圾收集车将收集起来的松散垃圾倒入垃圾压缩仓,准备压缩;

2、推铲快速推进到位后,转入压缩状态(水平压缩);

3、压缩垃圾完成,将设备从基坑内升起,与配套密封式垃圾转运车对接,将压缩舱内的已压缩密实的垃圾水平推入转运车车厢内,完成转运;

4、设备再次落于地下,垃圾收集车继续将收集起来的松散垃圾倒入垃圾压缩仓,进行再次压缩作业(循环压缩)。


项   目

单   位

参   数

箱体容积

M3

6

日处理量

40-60

液压系统压力

兆帕

21

工作压力

兆帕

16-18

外形尺寸

长5.95x宽3.3x高1.56

箱体容积

3.6x1.85x1.05

箱体底面钢板

mm

8

箱体侧面板厚度

mm

6

举升装置(举升架)

mm

14mm、10mm钢板拼装焊接

铰架举升装置支座

mm

25mm、20mm钢板拼装焊接

工作电压

伏特

380

配套电机功率

千瓦

15

额定压缩力

45

压缩缸行程

3.9

压缩密度

吨/立方米

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

≤1.6

投料口尺寸

1.8×0.8(根据客户需求可调整)

控制形式


遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置


×
