升降式垃圾中转站是一种将垃圾的卸（出）料、压缩、储存集合在一起的垃圾处理设备，整体落于地下，所以我们也可以叫做地埋式垃圾中转站。升降式垃圾中转站是利用两侧的举升绞架将设备升起，与大型垃圾转运成进行对接，我们只转运压缩成型的生活垃圾块，不转运垃圾压缩设备。

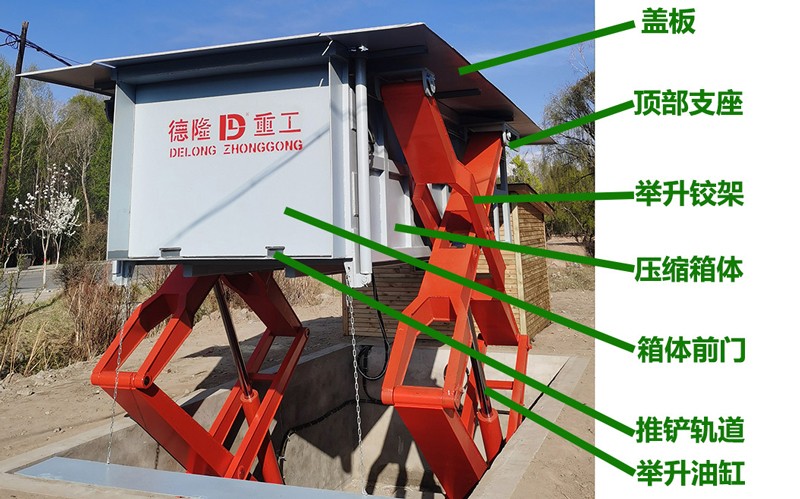

由压缩箱体、举升机构、液压系统、电器系统、污水收集系统组成升降式垃圾中转站，其中垃圾压缩储存箱体和举升绞架位于地下的基坑中，外露部分仅有垃圾卸料口，通过各种人力垃圾车、垃圾桶、车厢可卸式垃圾箱等将松散的垃圾从卸料口倒入地埋式垃圾箱体内，利用压缩装置对松散的垃圾进行压缩，推入垃圾储存仓，一箱松散的垃圾经过多次压缩之后，可压缩成6立方的垃圾块。

   升降式垃圾中转站压缩箱体

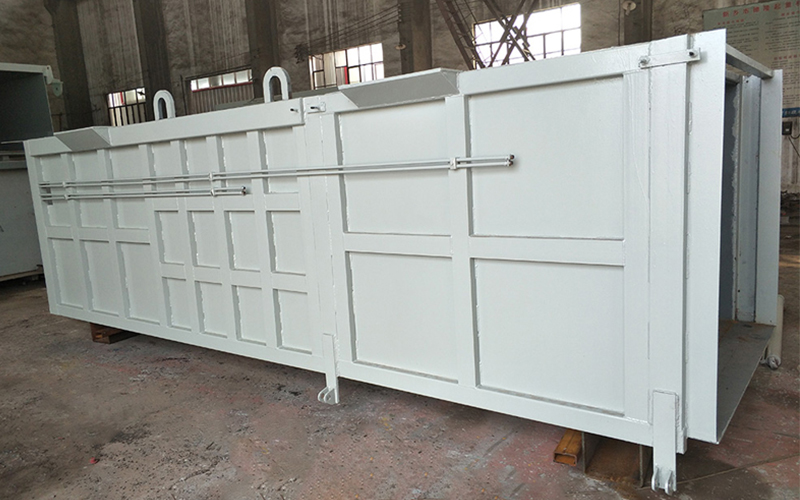

压缩箱体是水平式垃圾压缩设备的主要受力部件，其上下底板和侧板全部用加厚钢板焊接而成，垃圾压缩箱体的侧板为 6mm 厚钢板，底板为 8mm 厚钢板（材质为 Q345B）并且有加强槽钢加固；箱体两侧各有两个铰耳座与举升架连接，完成压缩箱的升降。此铰耳座由 25mm 钢板和 20mm 钢板拼装焊接成型，提供强度。

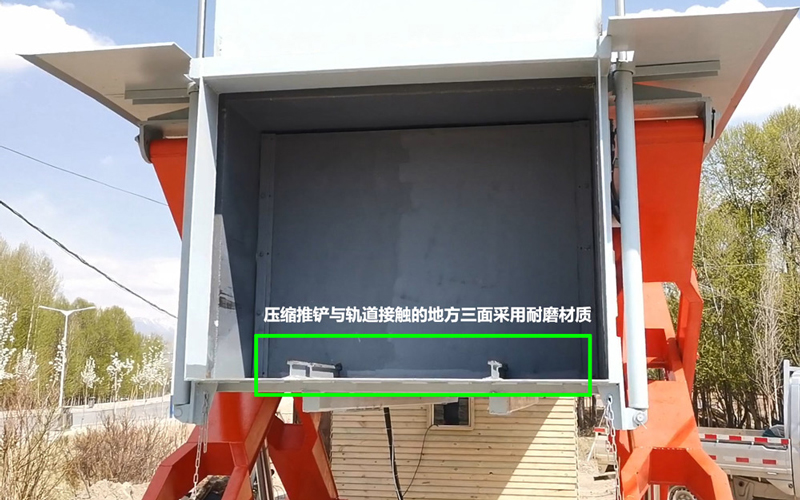

压缩箱体底部的两条轨道使用15#轻轨，采用分段对称焊接工艺，确保轨道垂直度和水平度。压缩推铲与轨道接触的地方三面采用耐磨材质，提高推板装置和轨道的使用寿命。

压缩箱体前门由加厚钢板焊接而成，内部有‘米’型框架进行加固。将垃圾密封在垃圾箱体中，只有与垃圾转运车对接时候，前门才开启，避免垃圾外露，造成二次污染，通过前门液压油缸的运行来进行前门的开启，压缩箱体前门有两种开门方式，分别是翻转式和升降式结构。

   升降式垃圾中转站举升机构

由举升铰架、举升液压油缸、上下支座和防箱体坠落安全装置（保险支撑杆）等部件组成；举升方式可设计成两侧举升，或底部举升两种结构。主要作用是将压缩箱体进行上升和下降动作，确保每个动作平稳可靠；举升装置将压缩箱体举升以后与垃圾转运车辆对接，待垃圾装车完成后，将压缩箱体下降落入地坑内。

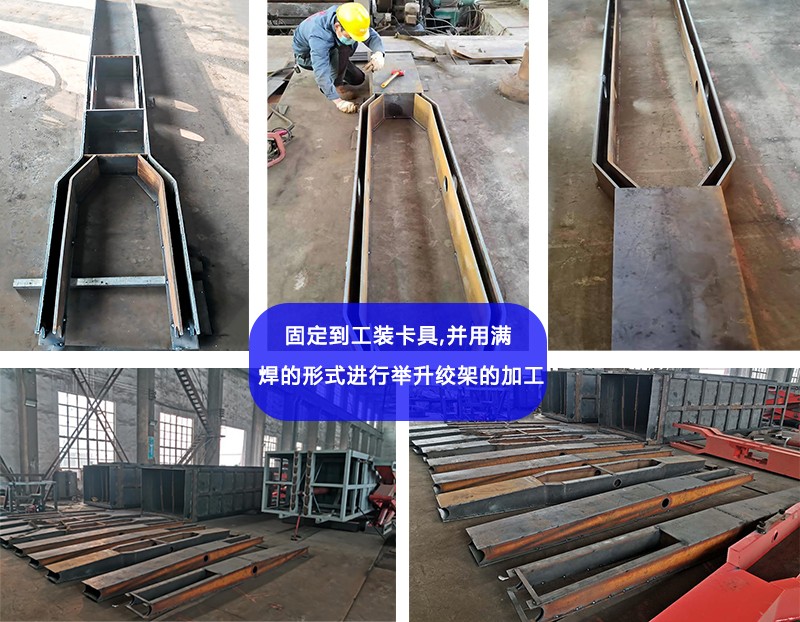

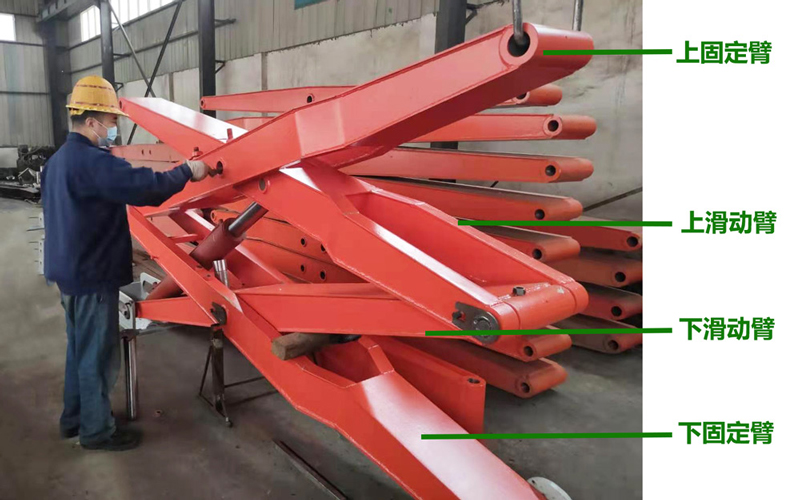

举升铰架是由上固定臂、上滑动臂、下滑动臂和下固定臂组成，四肢臂之间采用短轴套和长轴套进行配套连接；四臂采用10mm厚的Q345B钢板进行整体折弯工艺并拼装密闭焊接加工而成，加强举升铰架的整体强度；结构采用平行四边形铰架形式（箱型梁结构），工作时候上固定臂和下固定臂固定，上滑动臂和下滑动臂滑动使压缩箱体上升和下降动作，具有行程放大功能，这种结构强度优于方管和槽钢焊接，不但能使压缩箱体举升平稳，而且能减少举升油缸的行程，降低成本。

举升铰架装置顶部支座分为两个部分，分别是滑动支座和固定支座，其中长的为滑动支座，短的为固定支座。此支座的材质采用 Q345B 钢板，底板厚度 20mm，侧面钢板及端面钢板厚度25mm。

设备主体架上配备防箱体坠落安全装置，能够确保操作人员清理基坑垃圾时的人身安全和设备安全。此装置由 30mm 厚的钢板数控下料成型， 清理地坑时，支撑轴横装在安装上固定臂与上滑动臂之间， 并固定在两端螺杆上，防止由于举升油缸内泄造成压缩箱下降。
