地埋式垃圾压缩站举升绞架的加工工艺

时间:2021-04-12     作者:www.dlzg1.cn【原创】

地埋式垃圾压缩站整体位于地面以下,我们在地面以上只可以看到垃圾投放口,只有当该设备与密封式垃圾转运车进行对接时才可以看清地埋式垃圾压缩站的整体。地埋式垃圾压缩站上升与下降是通过举升绞架的上升、下降来实现的,那么举升绞架是怎样生产出来的,河南德隆重工将带你们走进车间一探究竟。

地埋式垃圾压缩站举升绞架

举升铰架为箱型梁结构。主要由上固定臂(图1)、上滑动臂(图2)、下滑动臂(图3)、下固定臂组成(图4),材质为Q345B,其左右腹板采用14mm厚钢板,上下盖板采用10mm厚钢板。

地埋式垃圾压缩站举升绞架

1、所有折弯成型的钢板固定到工装卡具上面,*定位准确。上下盖板封口到位,电焊固定。待上固定臂、上滑动臂、下滑动臂、下固定臂制作成型后,等待焊接轴套。

地埋式垃圾压缩站举升绞架的加工工艺

2、举升铰架上固定臂、上滑动臂、下滑动臂、下固定臂所配套的短轴套和长轴套。加工工艺:采用20#钢,经过粗加工-精加工后,做成整圆筒形的套筒,确保内孔的光洁度达到标准 。

地埋式垃圾压缩站举升绞架的加工工艺

3、滑动臂与固定臂端部的销轴,材质采用40Cr合金钢,经过粗加工后,调质处理硬度达到262-302HB,然后精加工确保外圆光洁度达到标准 。

4、滑动臂与固定臂中间部位的销轴,材质采用40Cr合金钢,经过粗加工后,调质处理硬度达到262-302HB,然后精加工确保外圆光洁度达到标准 。

地埋式垃圾压缩站举升绞架的加工工艺

5、举升铰架底部与压缩箱体顶部连接处的滑动滚轮,材质采用40Cr合金钢,经过粗加工后,调质处理硬度达到262-302HB,然后精加工确保外圆及内孔光洁度达到标准 。

地埋式垃圾压缩站举升绞架的加工工艺

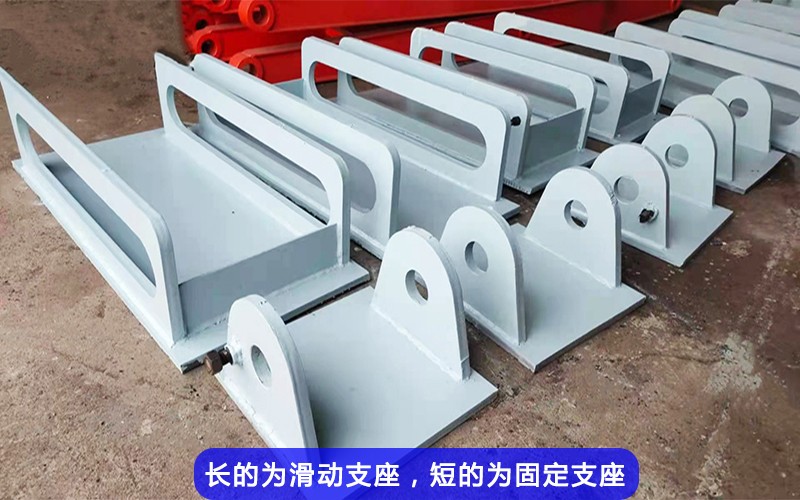

6、举升铰架装置顶部支座,长的为滑动支座,短的为固定支座(材质采用Q345B钢板,底板厚度20mm,侧面钢板及端面钢板25mm)。

地埋式垃圾压缩站举升绞架的加工工艺

7、举升铰架所有零部件加工完毕,开始进行组装(箱型梁结构)。

8、举升铰架制作班组人员在组装举升液压油缸及组装中间轴工作。

9、举升铰架组装完后,进行上升和下降动作运行调试,确保每个动作平稳可靠。

地埋式垃圾压缩站举升绞架的加工工艺
